Артикул:
7204 HT MC4

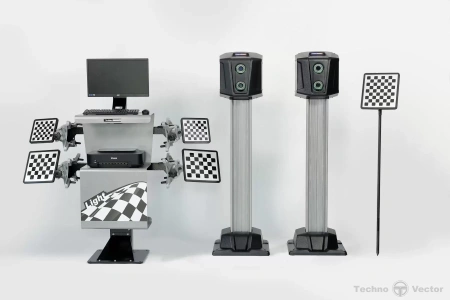

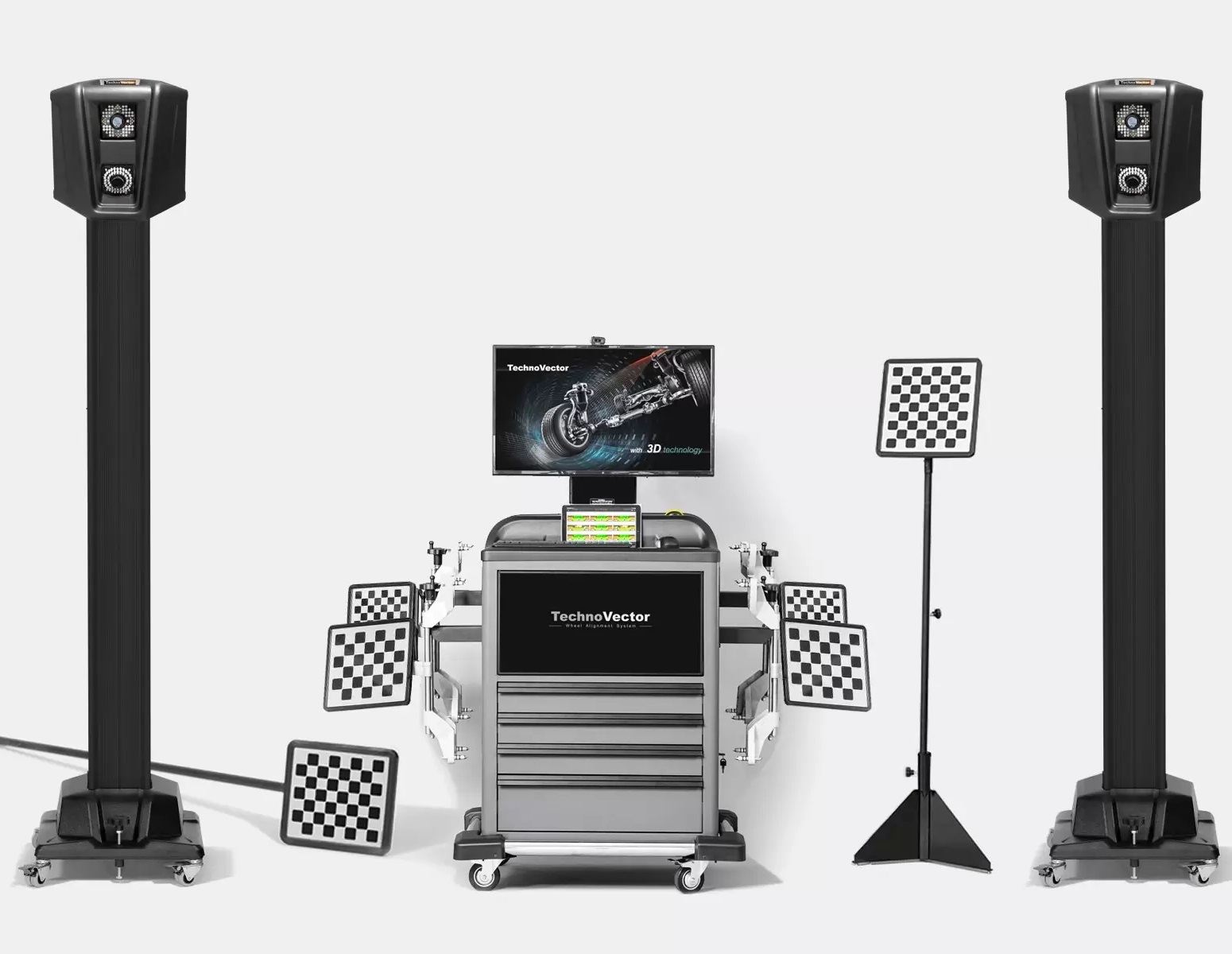

Стенд сход-развал мобильный 3D для грузовых автомобилей 7204 HT MC4 Применяемость яма. (тип стойки Лайт), до 4-х осей Четыре измерительные камеры на подвижных стойках + дополнительная камера. Две видеокамеры по 1,3 Мп и две видеокамеры по 5 Мп и одна. Расстояние от камер до центра передних поворотных платформ 2000 - 3500 мм.
Серия стендов Truck для регулировки углов установки колес грузовых автомобилей.

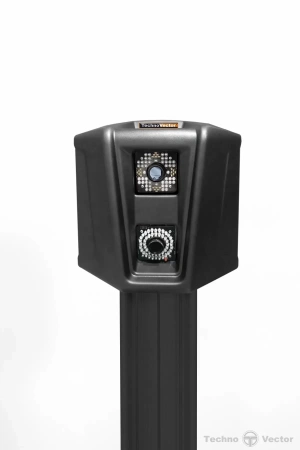

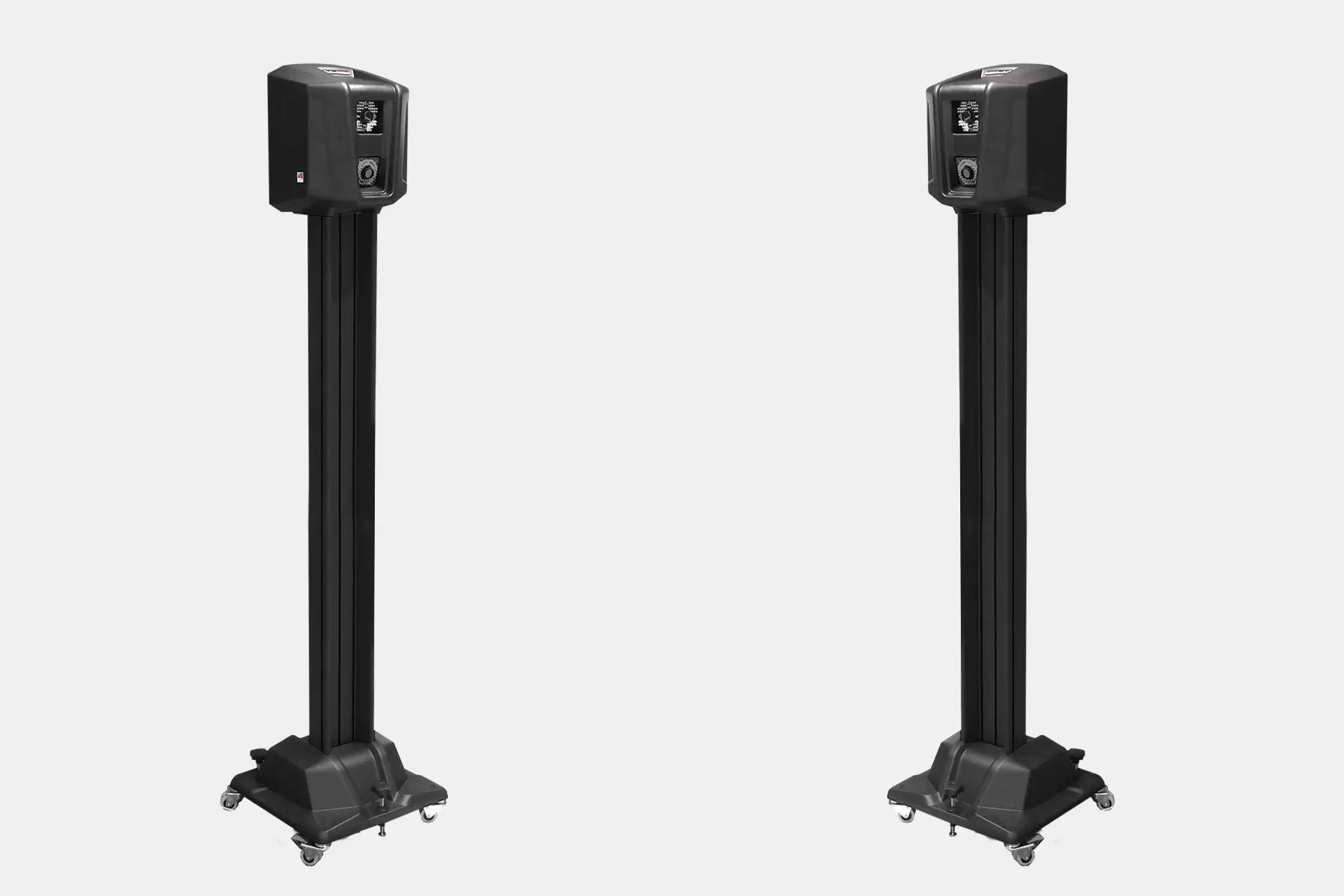

Количество камер: Четыре измерительные камеры на подвижных стойках + дополнительная камера.

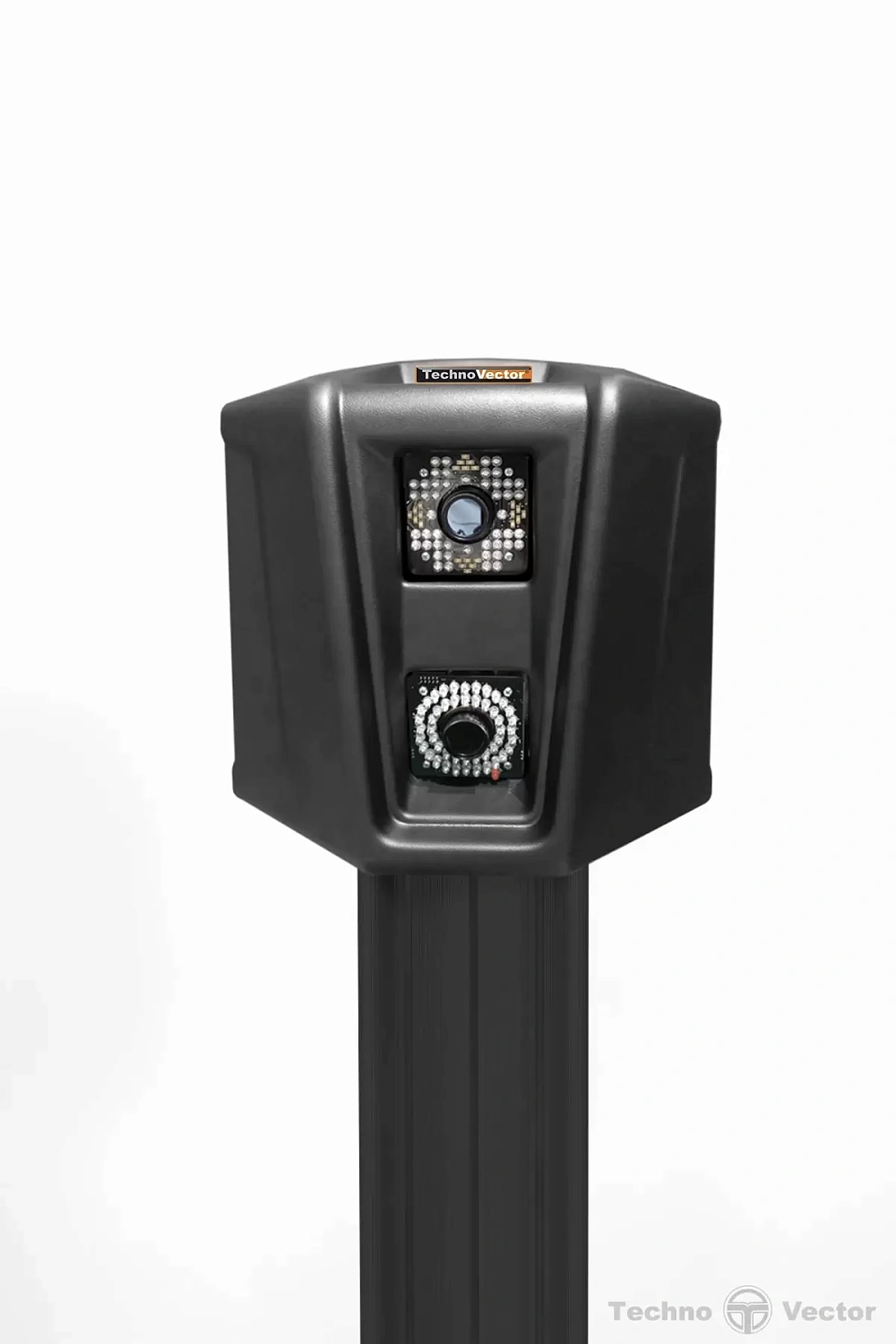

Типы камер: Две видеокамеры по 1,3 Мп и две видеокамеры по 5 Мп и одна.
Тип монтажа: Напольный. Две стйки.

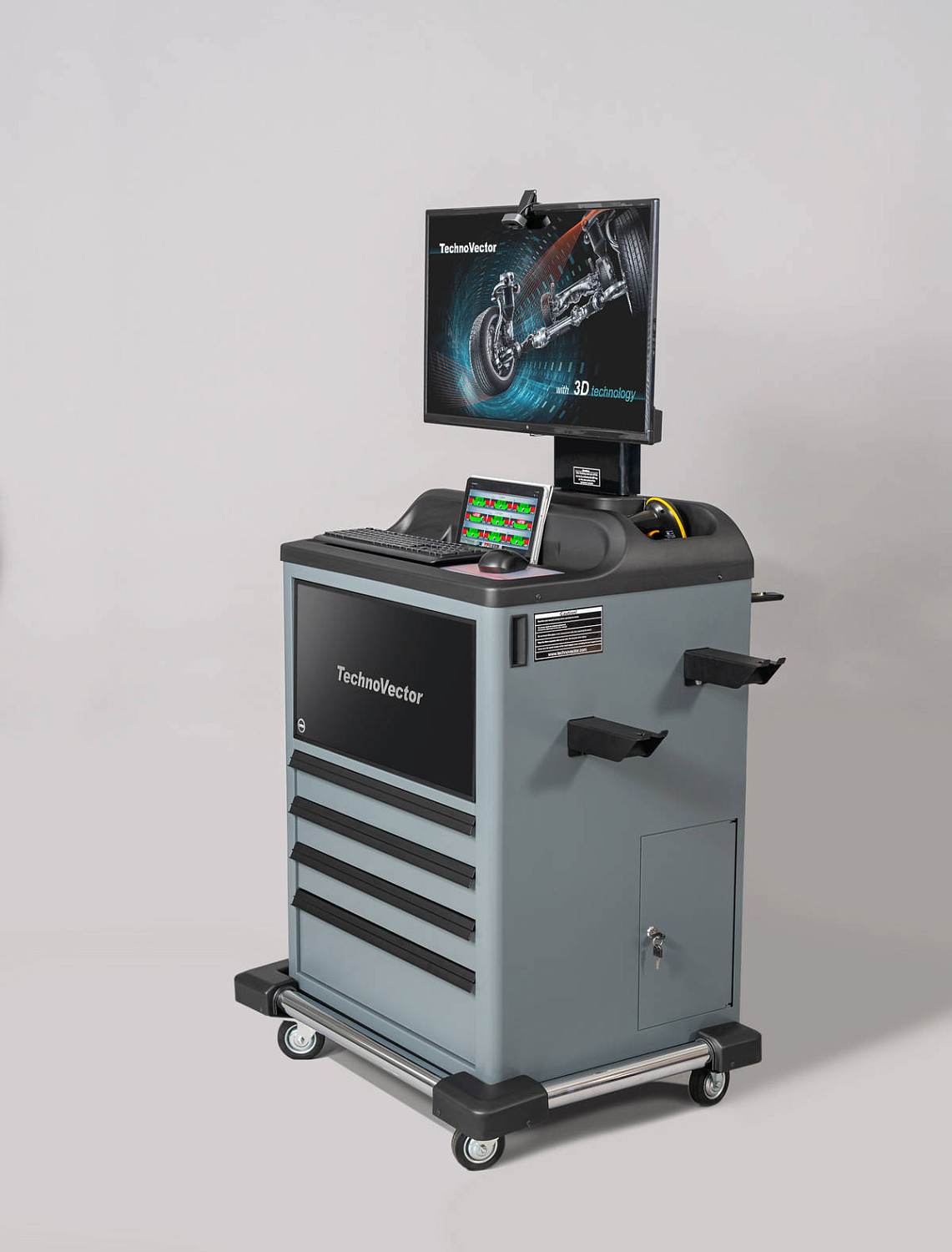

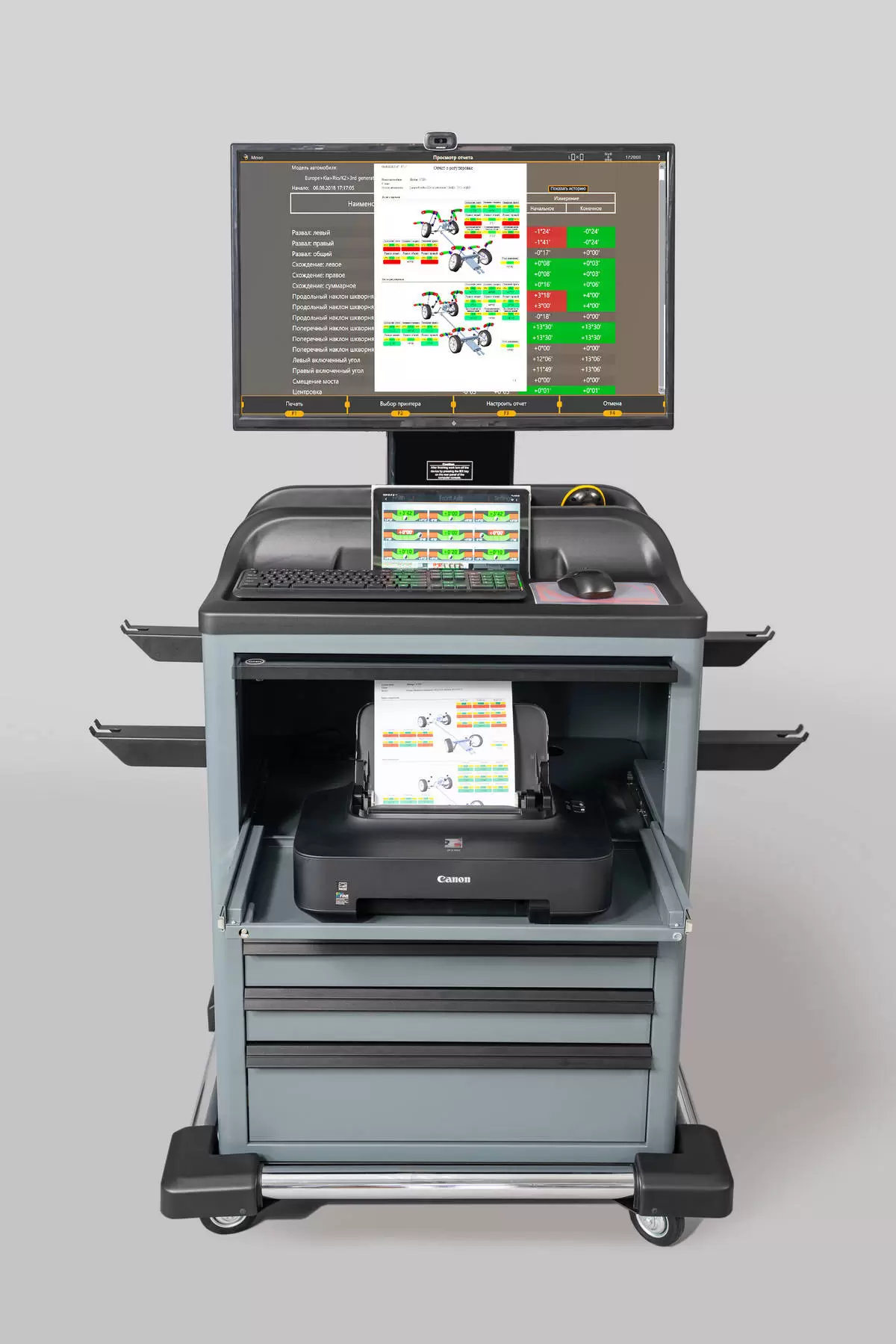

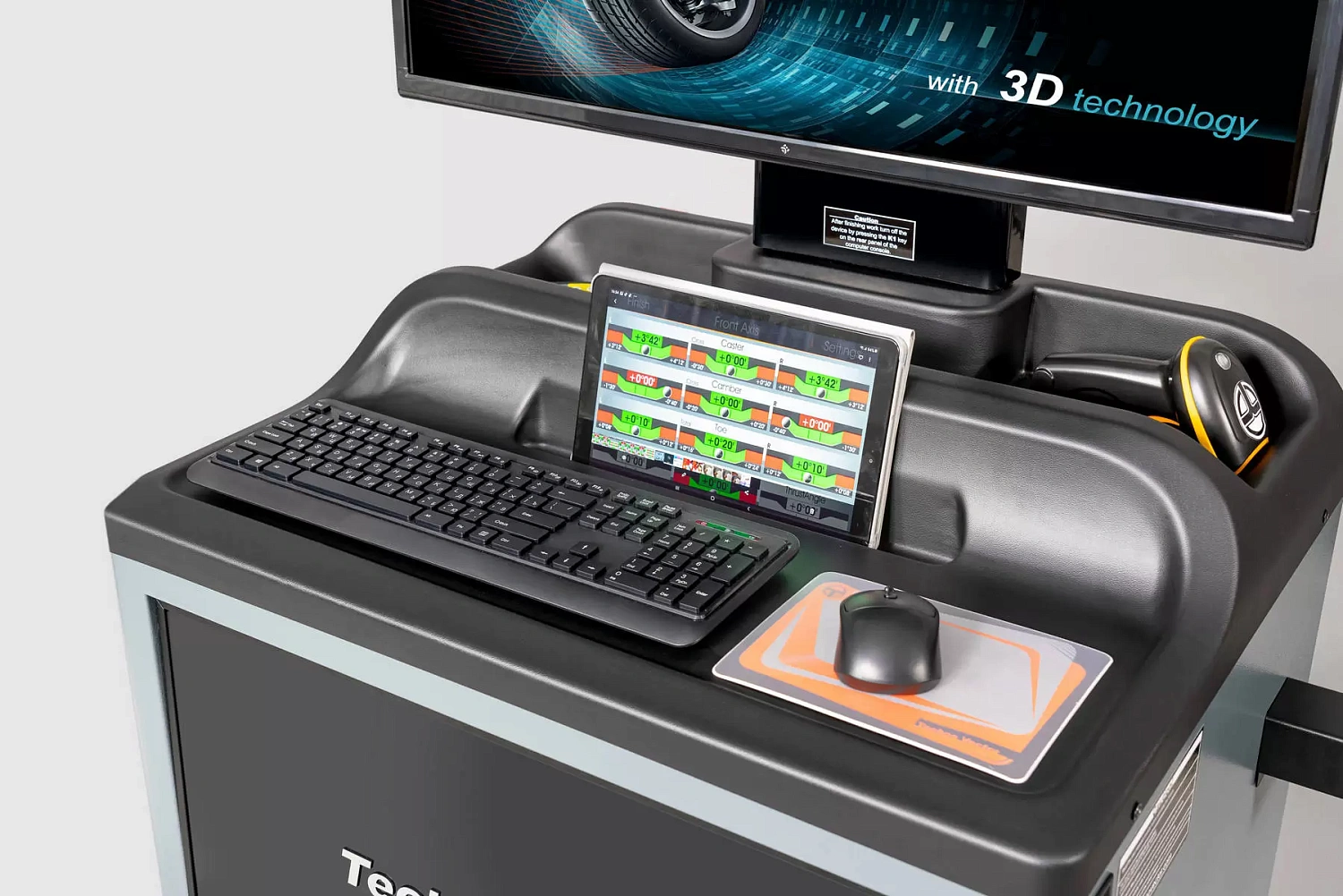

Компьютерная стойка: Облегченная. Отдельно стоящая.
Применяемость: Яма
Расстояние от камер до центра передних поворотных платформ: 2000 - 3500 мм
Основные преимущества 7204 HT MC

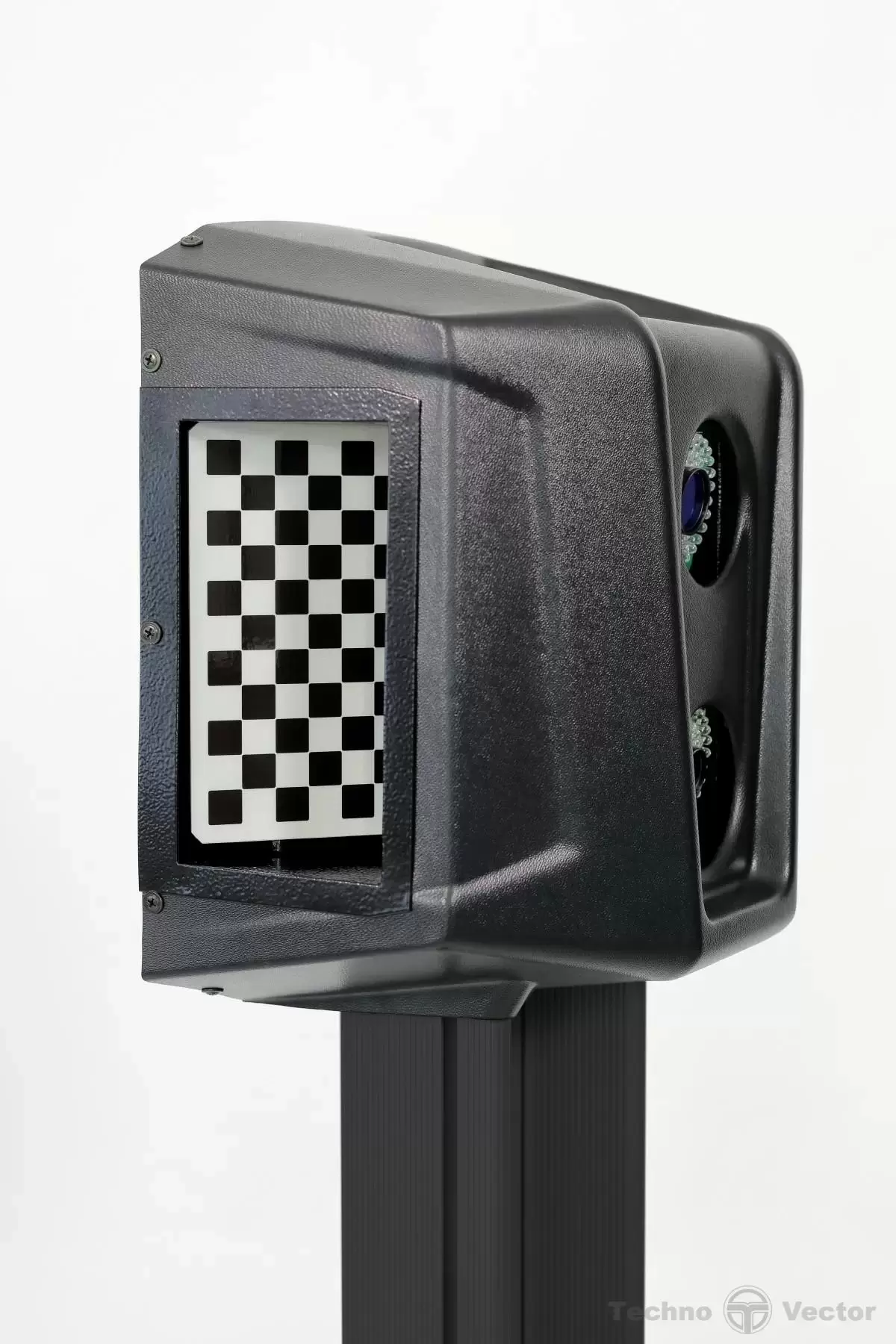

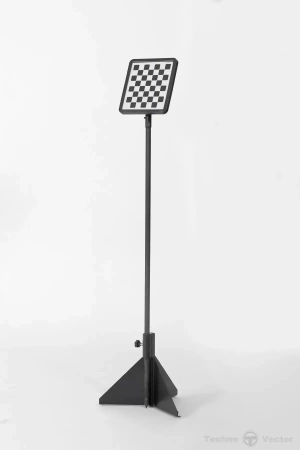

Мобильное исполнение c дополнительной камерой и мишенью для вычисления
взаимного положения блоков камер относительно друг друга
Свободное перемещение между рабочими местами автосервиса
Позволяет освободить рабочее место перемещением стенда на место хранения
Не требуется калибровка после перемещения
Обеспечивается сквозной проезд грузовых автомобилей
Отсутствуют провода передачи данных
Интеллектуальная система энергосбережения и аккумуляторы повышенной емкости обеспечивают до 10 часов непрерывной автономной работы камер
Возможность постоянного подключения проводов питания и передачи данных для эксплуатации в режиме 24/7
В случае необходимости измерения контрольных точек рамы в районе переднего бампера расстояние от камер до передних поворотных платформ должно быть не менее 3000 мм.
ТЕХНО ВЕКТОР 7 TRUCK — серебренный призер A DESIGN AWARD!
Техно Вектор 7 TRUCK — серебряный призер A Design Award!
Стенд схода-развала Техно Вектор 7 TRUCK с 3D-технологией получил премию «A’ Design Award & Competition» 2016-17. Жюри отметило его в номинации «Инженерное и техническое проектирование», присудив серебряную награду. A Design Award — одна из самых престижных в мире премий в дизайнерской сфере. В конкурсе участвовали 1958 претендентов из 98 государств, всего рассматривалось 97 номинаций в разных дисциплинах дизайна. Премия A Design Award символизирует профессионализм, мастерство, новаторский подход к разработкам.
Различия между моделями Техно Вектор 7 Truck HT
Отличительные особенности серии HTS:
Одновременное измерение до 4х осей
Работа с дисками до 28" без дополнительных аксессуаров
Расстояние прокатки - 76 см
Обеспечивается сквозной проезд грузовых автомобилей.
Измерение от рамы или от базовой линии
Отличительные особенности серии HT МС:
Мобильное исполнение MC c дополнительной камерой и мишенью для вычисления взаимного положения блоков камер относительно друг друга

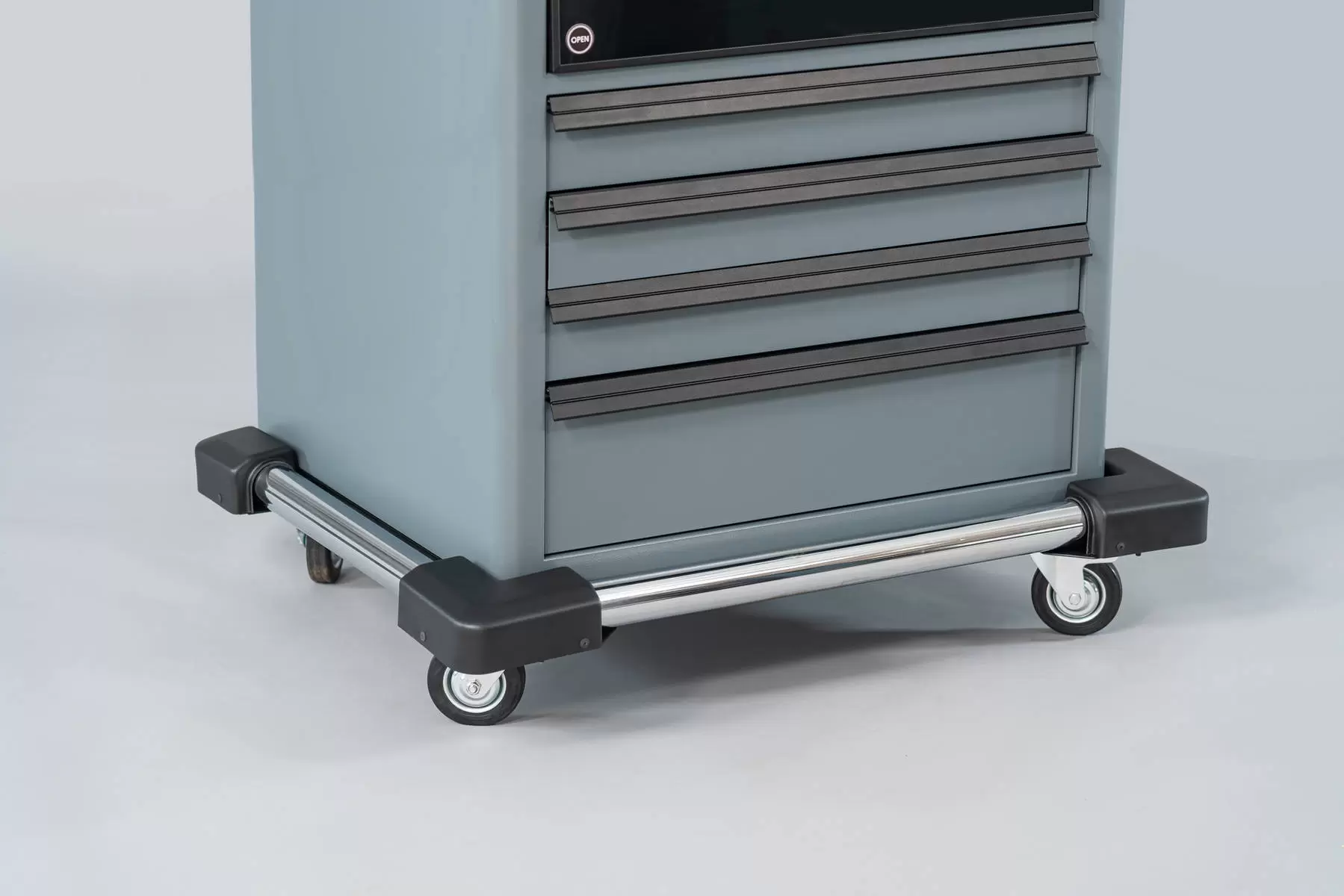

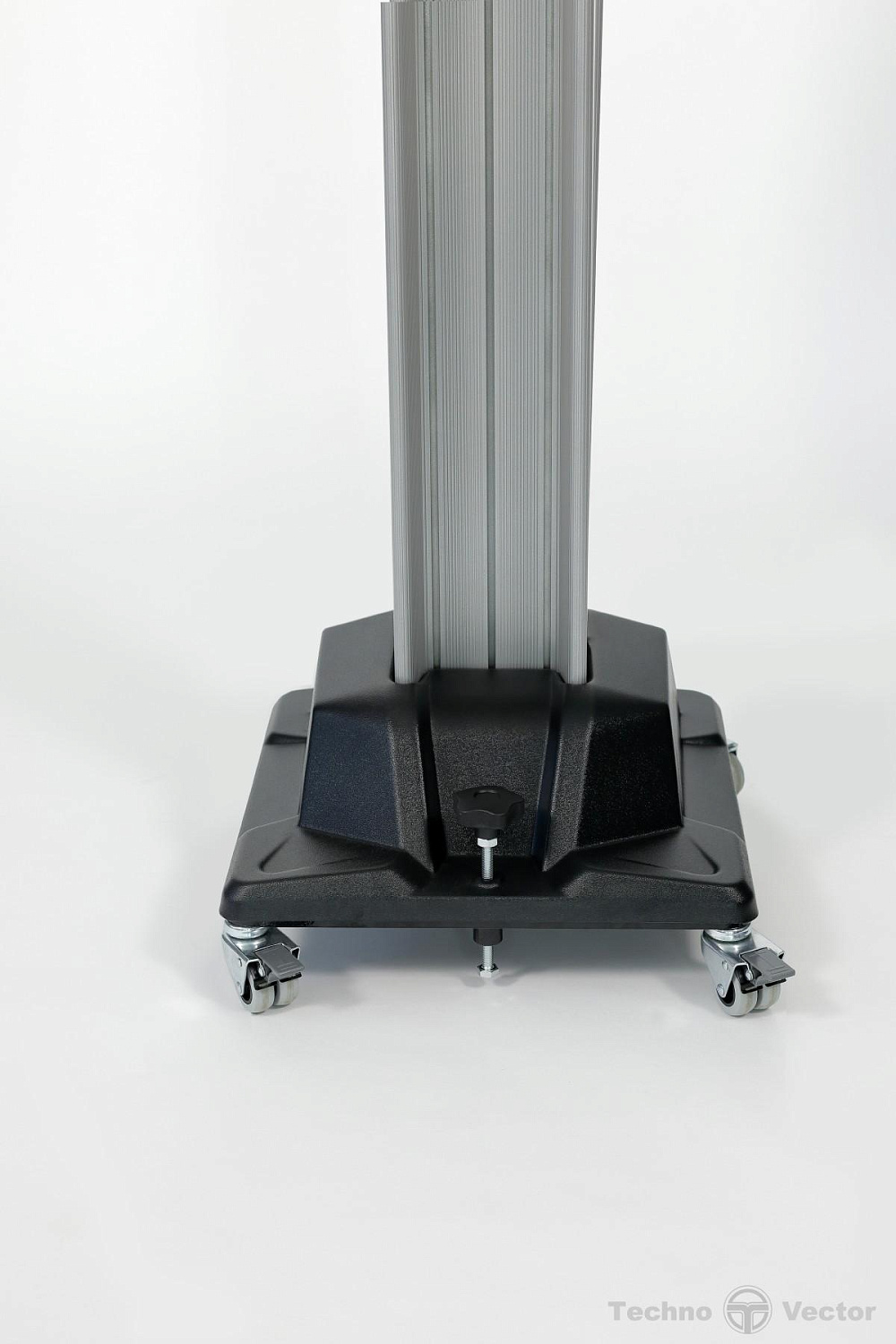

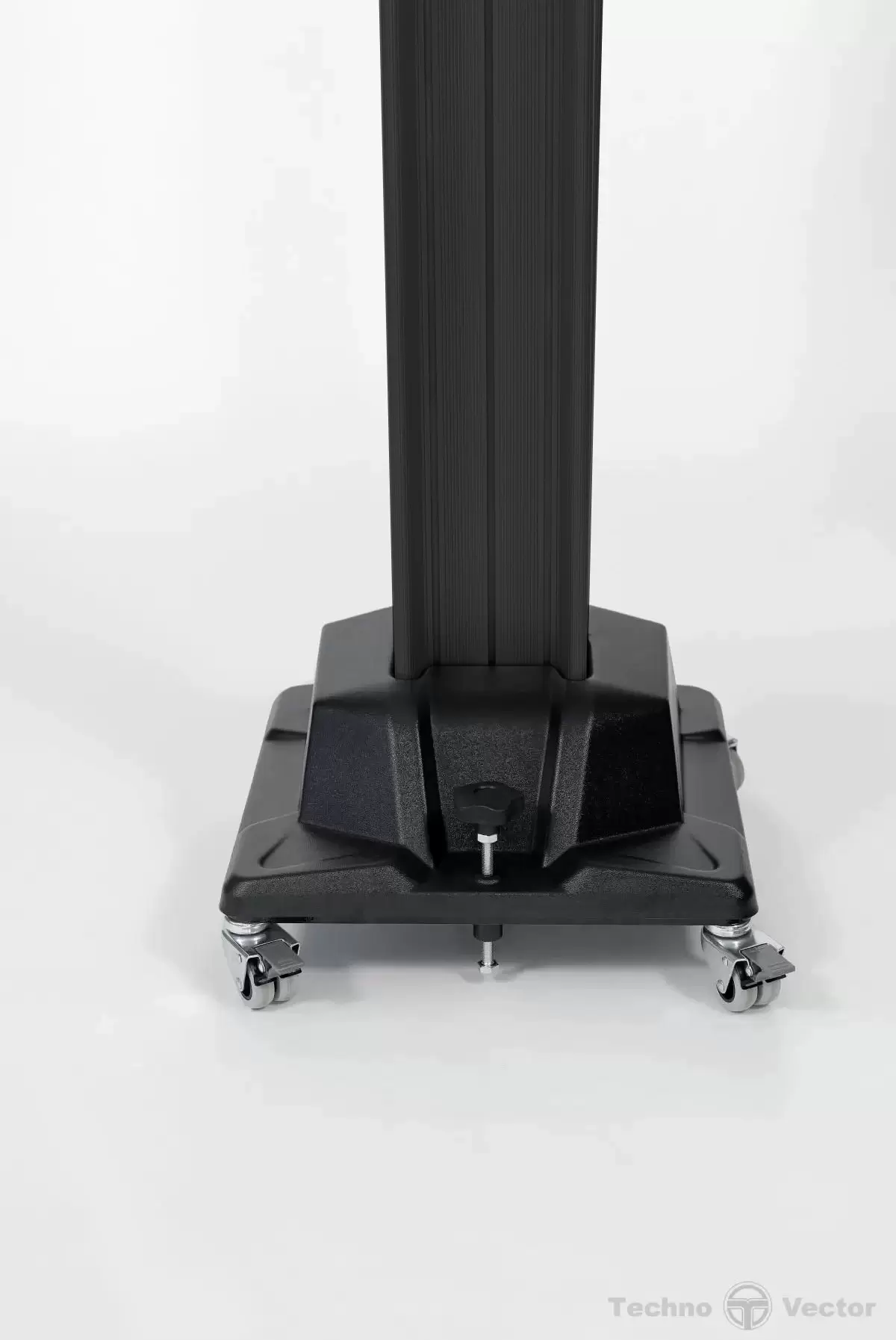

Колесные опоры обеспечивают легкое перемещение и фиксацию
Свободное перемещение между рабочими местами автосервиса.
Позволяет освободить рабочее место перемещением стенда на место хранения.
Не требуется калибровка после перемещения.
Обеспечивается сквозной проезд грузовых автомобилей.
Отсутствуют провода передачи данных.
Интеллектуальная система энергосбережения и аккумуляторы повышенной емкости обеспечивают до 10 часов непрерывной автономной работы камер.
Возможность постоянного подключения проводов питания и передачи данных для эксплуатации в режиме 24/7
Отличительные особенности серии HT:

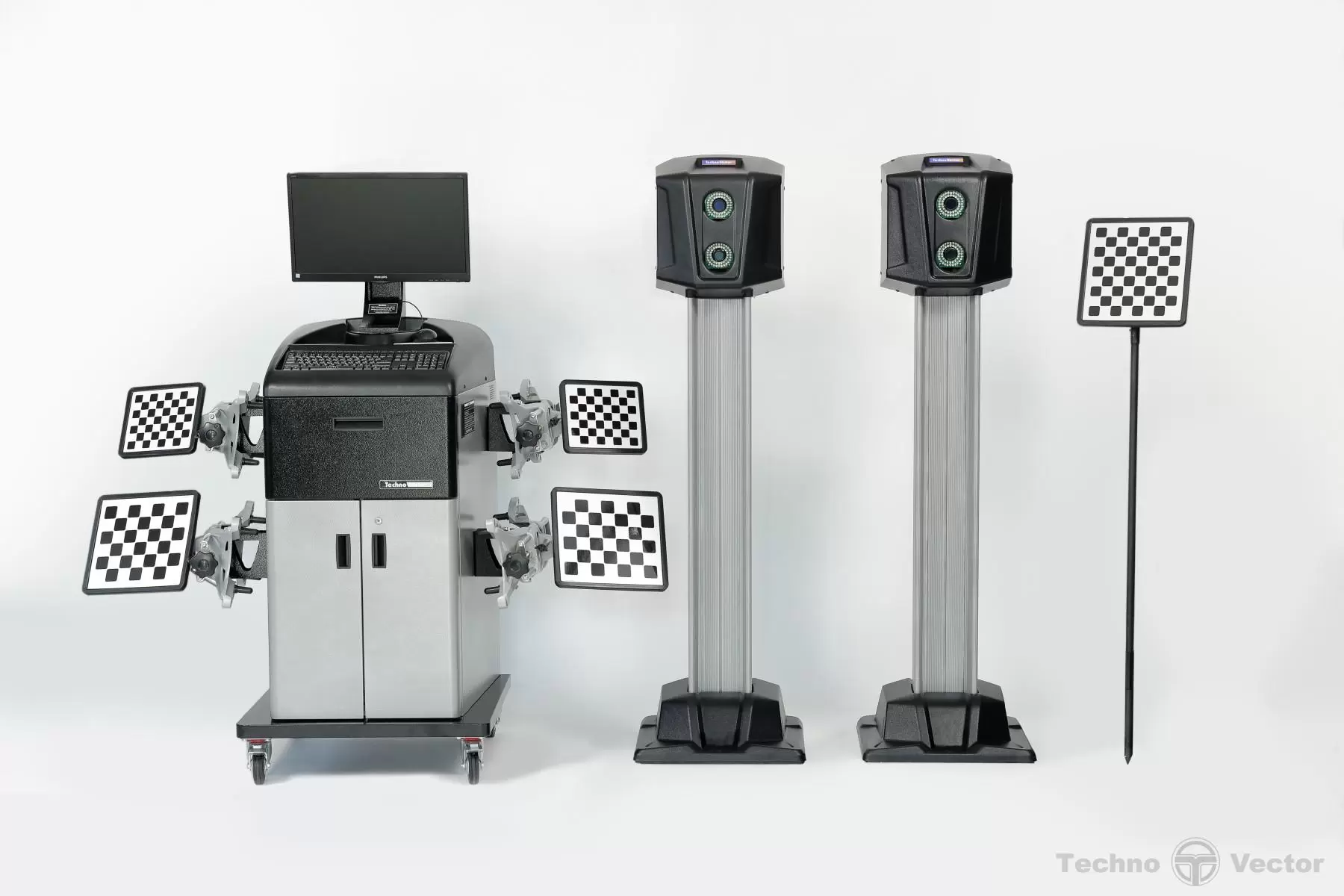

Стационарное исполнение стенда Техно Вектор 7 Truck
Металлические стойки видеокамер.
Обеспечивается сквозной проезд грузовых автомобилей.
Возможность эксплуатации в режиме 24/7
Маркеровка стендов P 7204
V 7 2 0 4 H T MC
1 2 3 4 5 6 7 8
1 - Буквенное обозначение серии компьютерной стойки: Т, V, P.
2 - Цифровое обозначение серии прибора по типу измерения:
7-измерения с помощью видеокамер и мишени
с градиентным рисунком (3D).
3 - Цифровое обозначение количества одновременно измеряемых осей.
4 - Цифровое обозначение типа видеокамер: 0-стационарные.
5 - Цифровое обозначение количества видеокамер в данной модификации: 4.
6 - Буквенное обозначение типа корпуса видеокамер: H.
7 - Буквенное обозначение варианта исполнения корпуса видеокамер: Truck.
8 - Буквенное обозначение варианта исполнения стенда:
MC - мобильный, пяти-камерный стенд;
S - одновременное измерение до 4-х осей;

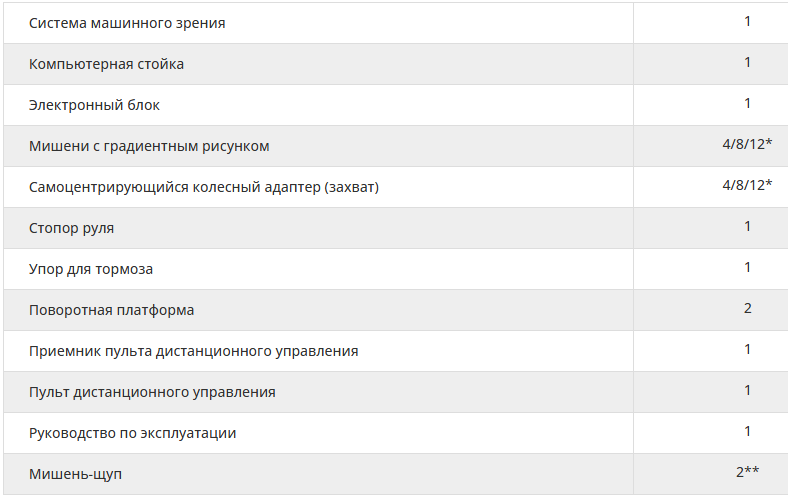

Стандартная комплектация 7204 HT MC
Система машинного зрения 1Компьютерная стойка 1
Электронный блок 1
Мишени с градиентным рисунком 4/8*

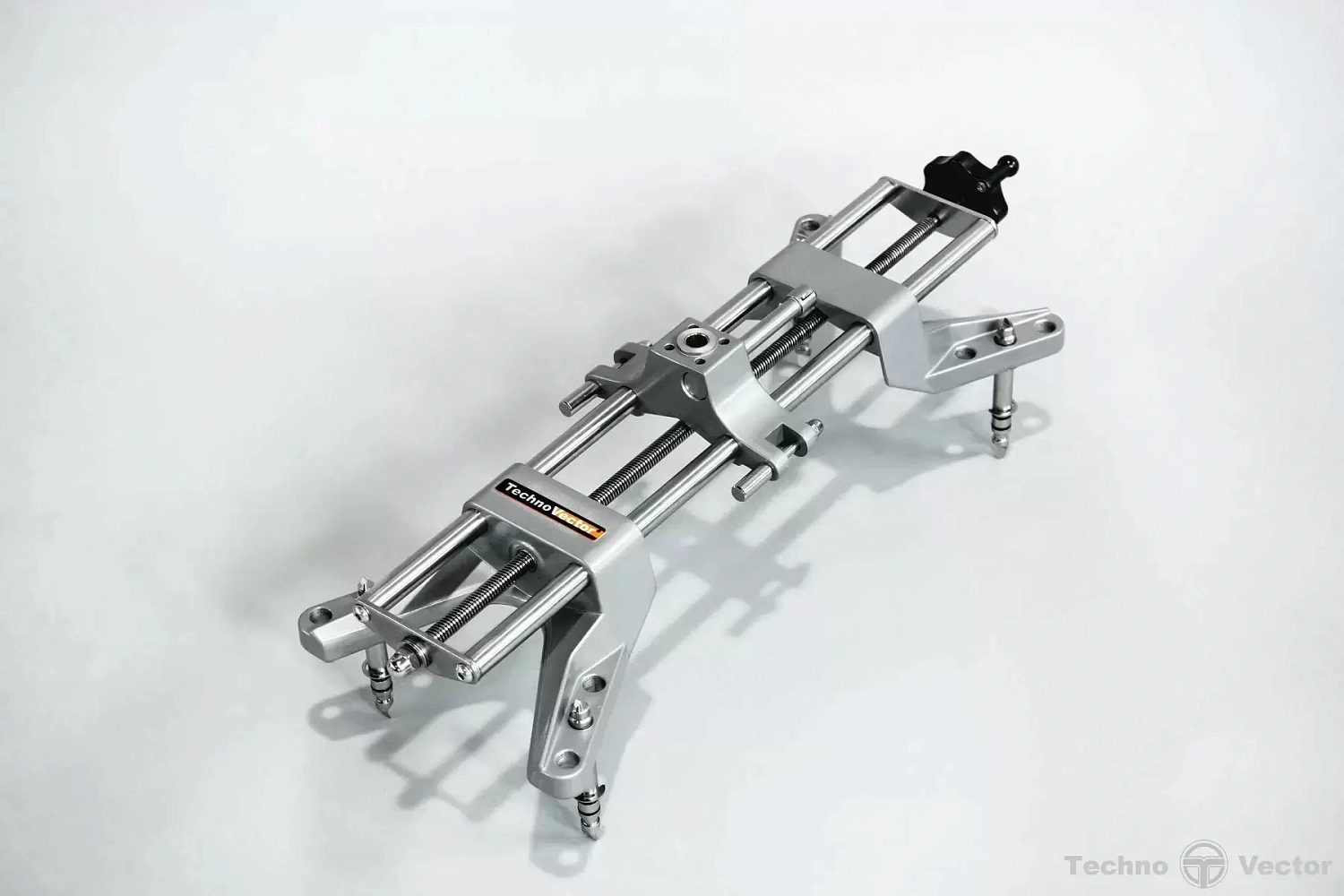

Самоцентрирующийся колесный адаптер (захват) 4/8*
Стопор руля 1
Упор для тормоза 1
Поворотная платформа 2
Приемник пульта дистанционного управления 1
Пульт дистанционного управления 1
Руководство по эксплуатации 1

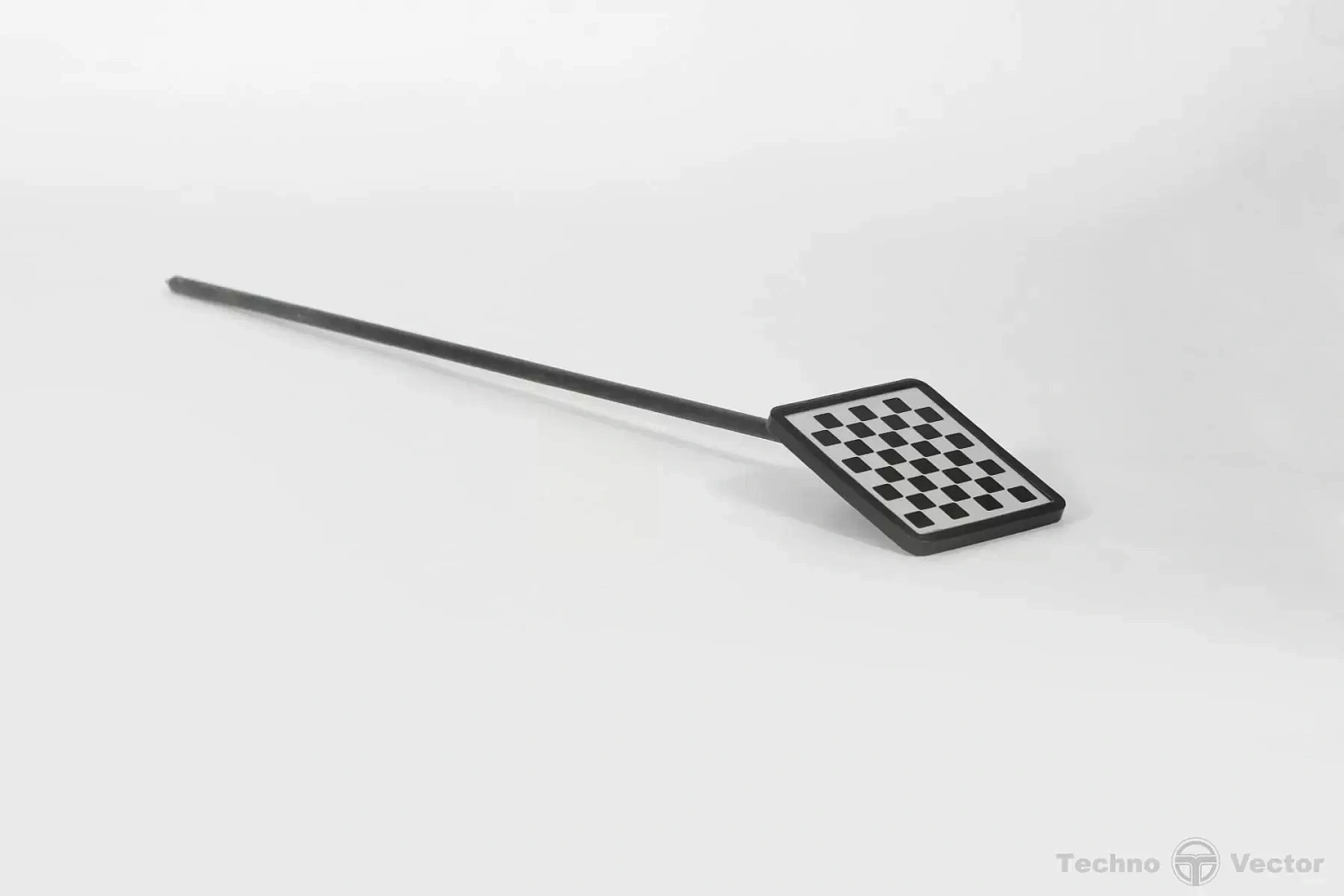

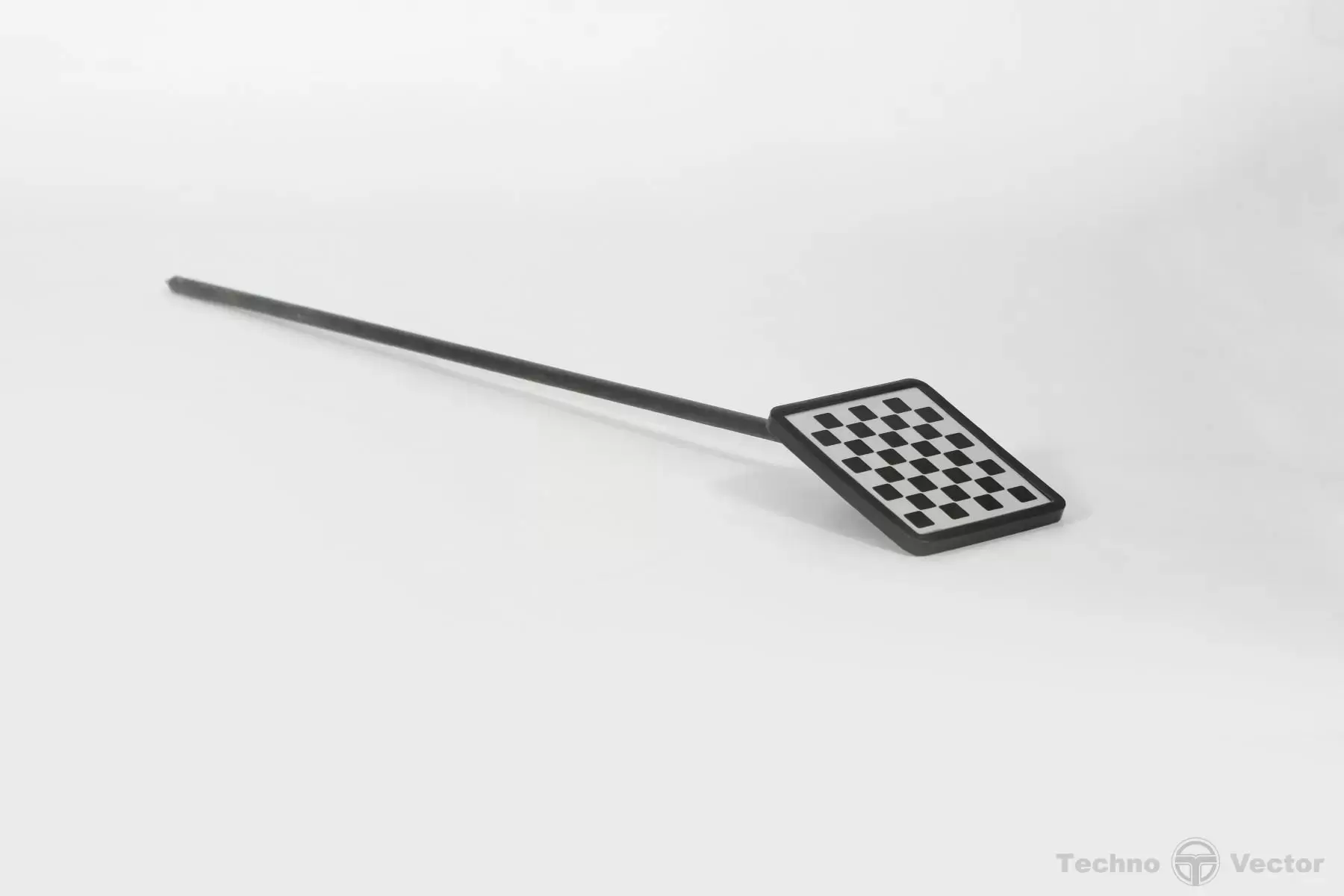

Мишень-щуп 2**
* - для стендов серии HT S
** - для стендов V 7204 HT, T 7204 HT, 7204 HT - 1 шт.
В зависимости от модели, стенды могут дополнительно комплектоваться калибровочным щупом или референсным валом.
Программно-математическое обеспечение Вектор:
3D Визуализация:
3D визуализация модели шасси автомобиля обеспечивает наилучшую наглядность и легкость восприятия информации;
Колеса и 3D шкалы на экране позиционируются согласно измеренным значениям параметров, позволяя с одного взгляда увидеть общую картину углов установки колес;
Вся информация на экране обновляется в режиме реального времени;
При регулировке можно выбрать любой подходящий вид: для каждого колеса, для передней или задней подвески, общий вид, схему геометрических отклонений и 2D режим с крупными и хорошо читаемыми шкалами;
Печатные отчеты также могут включать в себя 3D изображения, показывающие положение колес до и после регулировки.
Совершенные Технологии:
Исключительно быстрая скорость обновления данных. ПО может обрабатывать изображения со скоростью до 40 кадров в секунду;
Обнаружение частично заслонённых мишеней*;
Многопроходный алгоритм обнаружения мишеней позволяет работать при сильной освещённости;
Многопоточная архитектура программы максимально использует все возможности современных многоядерных процессоров.
Программное обеспечение не зависит от разрешения монитора и может корректно отображаться на любом современном экране, включая 4К**;
Быстрые переходы. Все экраны создаются при старте программы, чтобы обеспечить максимальную скорость работы со стендом;
Обширная база данных автомобилей также загружается в память при запуске программы, благодаря чему поиск и навигация по доступным моделям автомобилей происходит без каких-либо задержек;
* - может быть закрыто не более, чем 30% площади мишени. Для обеспечения наибольшей точности, программное обеспечение при измерении требует, чтобы мишень была полностью видна
** - рекомендуются мониторы с соотношением сторон 16:10 и 16:9
Измерения:
Программное обеспечение использует самые современные методы для максимально точного определения положения мишеней в трехмерном пространстве;
Специальный алгоритм сглаживания увеличивает стабильность и устраняет дрожание показаний, но вместе с тем незамедлительно реагирует на любое изменение;
Программное обеспечение может автоматически определить начало движения подъемника при регулировке автомобиля и скорректировать отображаемые значения, даже если плоскость подъемника не сохраняется после его подъема или опускания;
Поддерживаются две плоскости, относительно которых производятся измерения: откалиброванный горизонт или плоскость, вычисленная по колесам автомобиля*;
Режим "Вывешенные Колеса" позволяет производить регулировку автомобиля при поддомкрачивании автомобиля, а также в случае, если для регулировки схождения необходимо вывернуть руль.
* Измерение в плоскости горизонта доступно только в стендах со стационарно установленными камерами.
Интуитивный и настраиваемый порядок работы:
Простая работа с программой: используются только 4 кнопки в нижней части экрана;
Специальные анимированные изображения напомнят мастеру провести необходимые перед регулировкой действия;
Программное обеспечение сохраняет все заказы и все измерения. Мастер может просмотреть их в любое время;
Программное обеспечение хранит историю всех калибровок. Их результаты и качество может быть просмотрено в любое время;
Навигация по экранам программы может быть произведена с помощью горячих клавиш на пульте дистанционного управления или клавиатуре.
Режим камера для заезда позволяет отображать на экране видео поток подключенной к стенду веб-камеры, чтобы упростить управление автомобилем при его заезде на рабочее место;
Большое количество настроек, позволяющих настроить поведение стенда "под себя". Например:
* Большой набор настроек распечатываемых отчетов: 2D/3D режим, тексты, логотип, и т.д.
* Автоматические переходы доступны там, где это возможно. Например, программное обеспечение автоматически определяет начало прокатки автомобиля в режиме компенсации и не требует нажатия на какие-либо клавиши;
* Мастер может выбрать режимы по умолчанию (компенсация, измерение, регулировка);
* Многие другие настройки для тонкой настройки основных рабочих режимов программы;
База данных:
Содержит более 65000 моделей автомобилей;
Модели автомобилей содержат информацию, изображения и видео по идентификации модели, подготовительным работам, методам регулировки развала, схождения и других параметров подвески автомобиля;
Пожизненные бесплатные обновления базы данных;
Позволяет добавлять неограниченное количество пользовательских моделей с возможностью импорта и экспорта (особенно важно для новых моделей автомобилей и рынков с местными производителями, которые ещё не присутствуют в базе данных Техно Вектор)
Прочие возможности:
Экран статистики отображает важную информацию о производительности стенда: количество измерений, среднее время регулировки и т.д.
Таблицы требуемых значений давления в шинах присутствуют для большинства моделей в базе данных
Доступен экспорт данных заказов в Excel или другие программы для работы с электронными таблицами с помощью функции "Экспорт в CSV"
Поддержка ASA Network
Технические характеристики 7204 HT MC
Установка и пусконаладка:
Стоимость пусконаладочных работ и калибровки камер на площадке стендов Техно Вектор 7, составляет от 18 000 рублей, плюс командировочные расходы. Список сертифицированных сервисных центров, имеющих сертификат на установку и пусконаладочные работы стендов Техно Вектор 7.
Для получения бесплатного обновления ПО и Базы данных требуется регистрация оборудования.

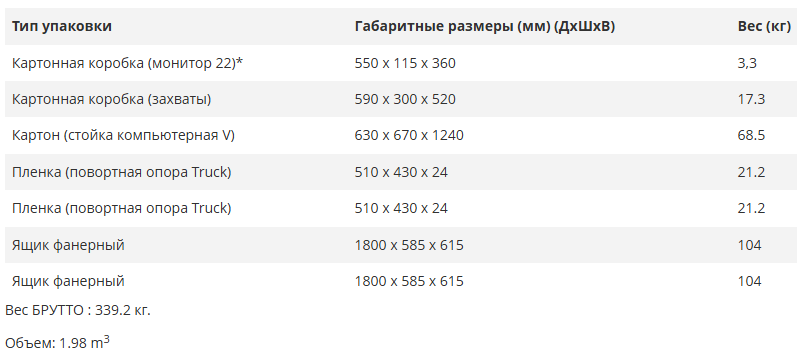

Габариты и транспортировка
Стенды ТехноВектор доставляются в специальной таре, количество мест и габариты приведены в таблице:
