Артикул:
7202 T5A

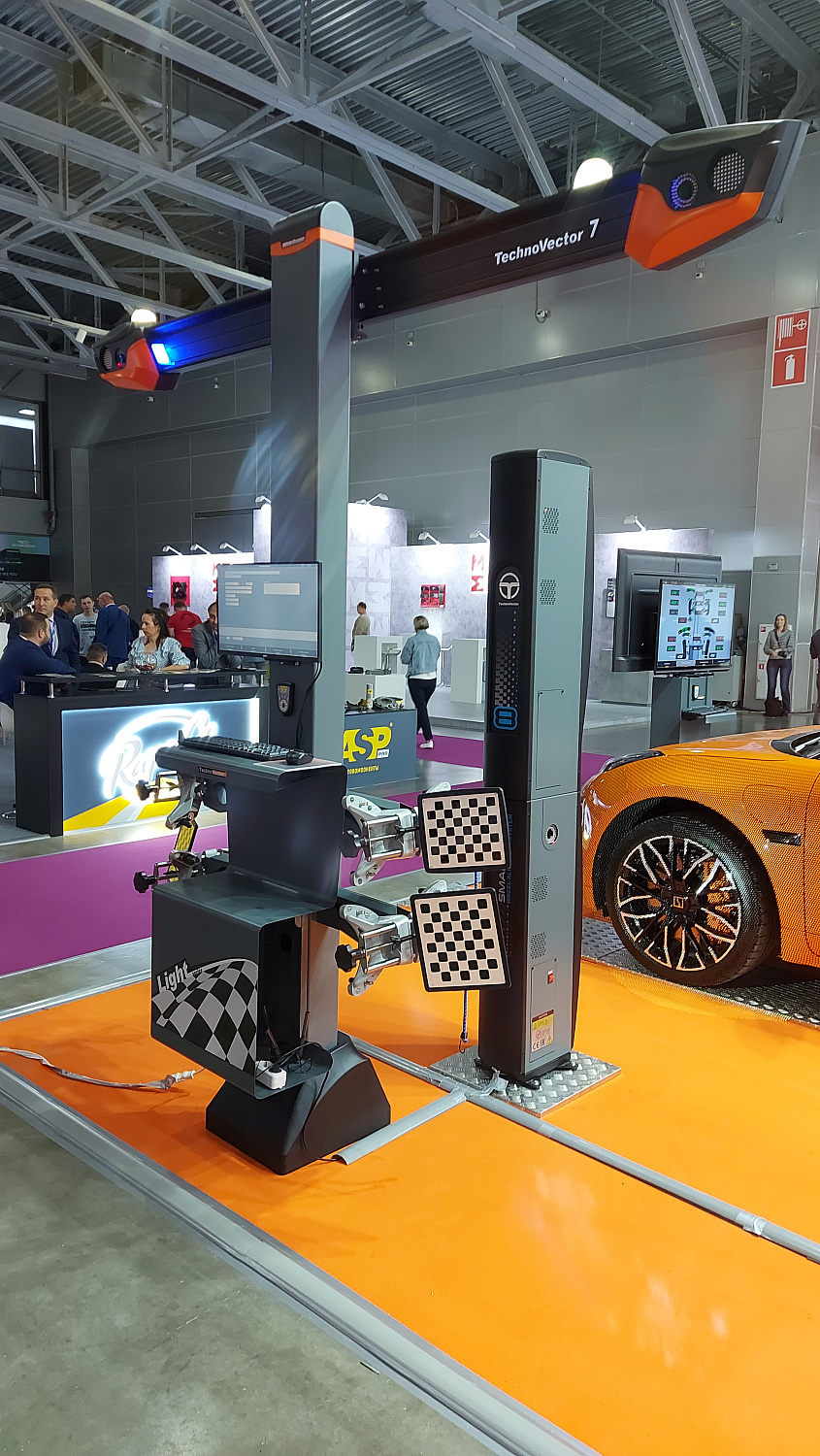

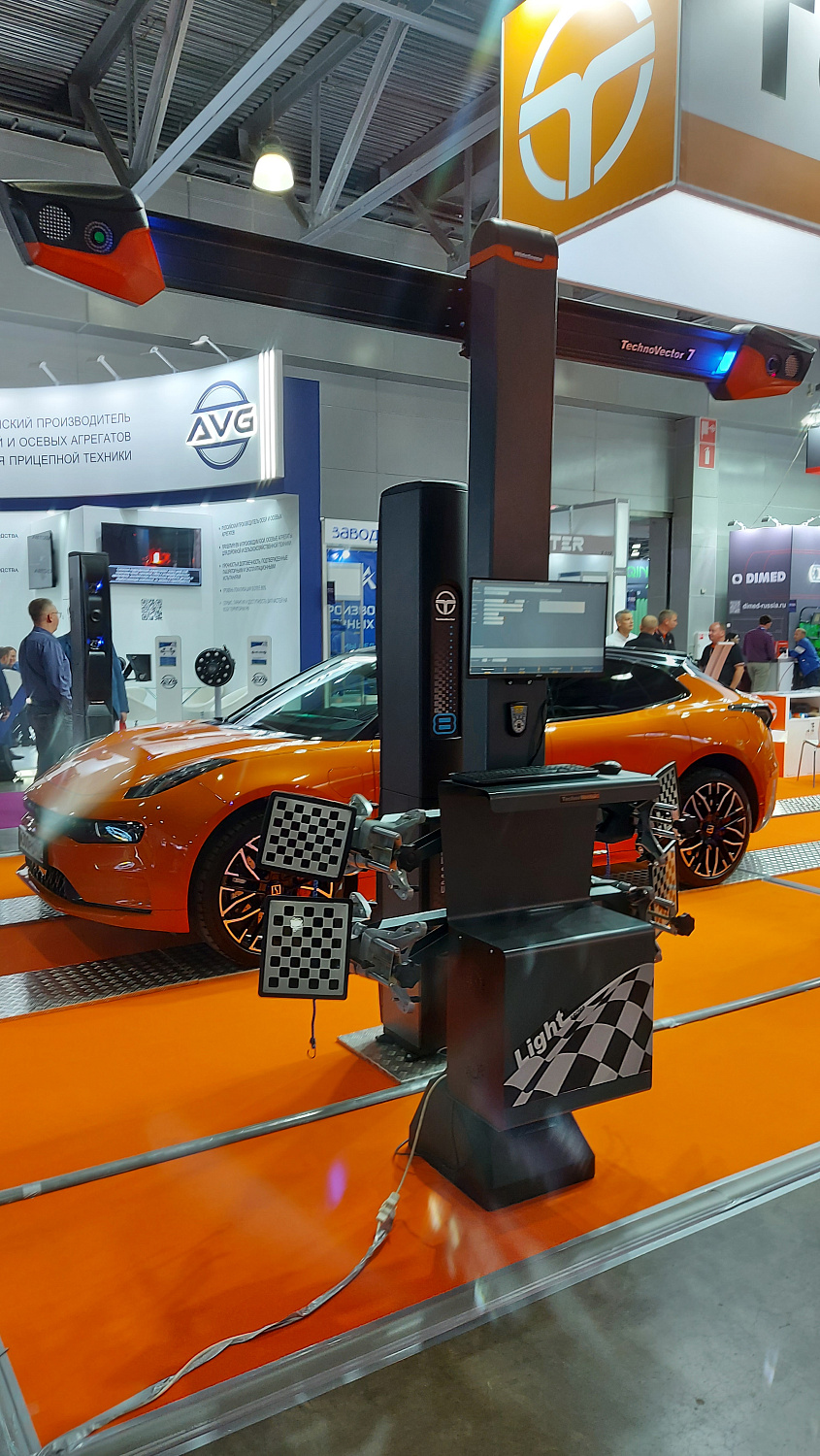

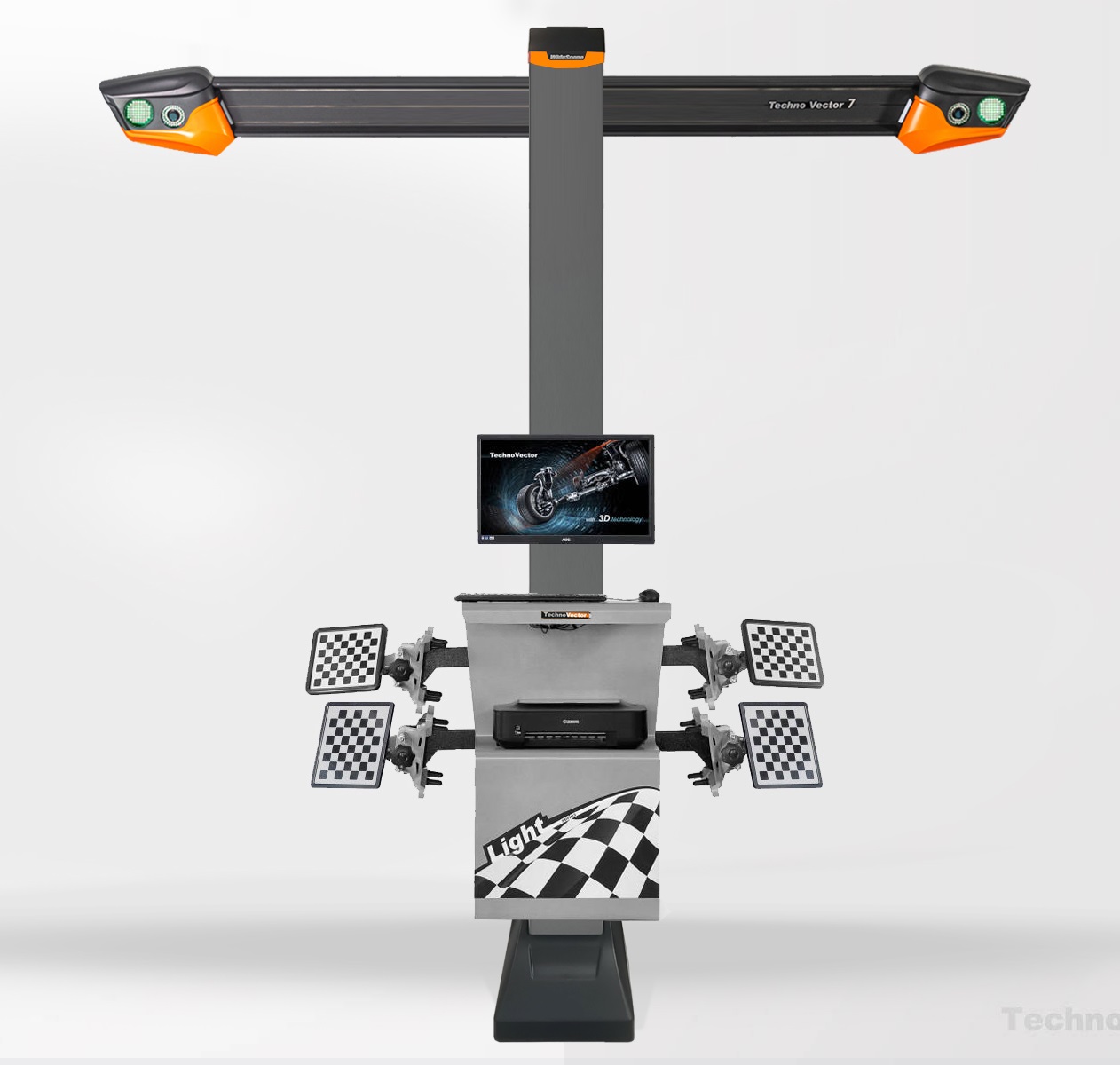

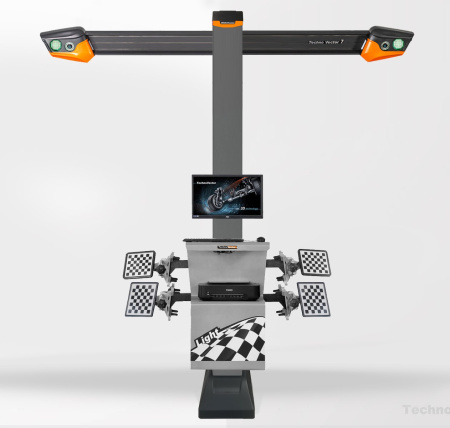

Стенд 3D с 2-мя неподвижными камерами ТехноВектор 7202 TAB (тип стойки Лайт), (для работы на подъемнике и яме) предназначен для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.
Функциональные особенности ТехноВектор 7202 TAB
Дополнительные информационные дисплеи для отображения символьных подсказок оператору.
Дополнительные дисплеи помогают мастеру при работе со стендом в случае перекрытия экрана монитора подъемником или машиной.
Видеокамеры высокого разрешения обеспечивают быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP.
Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.
Специальное программно-математическое обеспечение позволяет на базе полученных изображений с высокой точностью определить положение мишени в пространстве.
Использование технологий трехмерного моделирования (3D) обеспечивает высокую точность результатов измерений. Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.
Серия стендов Aluminum сочетающих в себе лаконичный дизайн с высокими потребительскими качествами.
Количество камер: Две неподвижные камеры.
Типы камер: Две видеокамеры по 5 Мп.
Тип монтажа: Напольный. Т-образная стойка
Компьютерная стойка: Облегченная. Крепится на столб.
Применяемость: Яма или подъемник
Расстояние от камер до центра передних поворотных платформ: 1400 - 3500 мм
Основные преимущества:
• Система машинного зрения может состоять из 2-х или 4-х видеокамер.
• Двухкамерная конфигурация идеально подходит для организации рабочего места на яме.
• Ключевое преимущество - технология WideScope не имеющая аналогов в мире.
• Диапазон рабочих высот подъемника до 2-х раз больше (по сравнению с аналогичными стендами других компаний).
• Измерение может производиться на уровне пола.
• Данные стенды не требуют проведения калибровки и позволяют начать работу сразу после монтажа**
**Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.
Технология WideScope - самая широкоугольная система машинного зрения, не имеющая аналогов в мире.
Ключевое преимущество WideScope – значительное расширение предельных характеристик системы машинного зрения.
Технология WideScope уменьшает измерительную высоту.
Схемы углов обзора камер стендов ТехноВектор 7 с технологией WideScope
На измерительной высоте мастер должен корректировать положение руля и иметь доступ в салон автомобиля.
Без технологии WideScope (аналогичные стенды других производителей) измерительная высота такова, что мастер вынужден использовать стремянку или подставку, либо задействовать механизм подъема камер, если он есть.
С технологией WideScope измерительная высота находится на минимально возможном уровне, все действия исключительно удобны. При монтаже стенда на расстоянии 2000мм от передних колес измерительная высота составляет 300мм.
4-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне от уровня пола* до регулировочной высоты (1700 мм), без использования механизмов перемещения камер, ступенек или подставок.
2-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне высот подъемника от 900 — 1700 мм* от пола.
* зависит от расстояния до передних колес, значения указаны для расстояния 2000мм
Технология WideScope расширяет допустимые диапазоны расстояний при монтаже:
Минимально близкое (от 1200 мм) расположение камер к подъемнику или яме по сравнению с аналогичными стендами других производителей. Минимальные требования к размерам помещения сервиса от 6550 мм.
«Дальнобойность» - возможность установки корпуса видеокамер на большом расстоянии. Особенно важно при настенном размещении стенда, когда стена находится на большом расстоянии (3 - 4 метра) от рабочего места.
Технология WideScope повышает стабильность работы:
Возможность продолжать работу даже при частично закрытом или поврежденном изображении мишени!
Комплект поставки 7202 TAB
Система машинного зрения 1
Компьютерная стойка 1
Электронный блок 1
Мишени с градиентным рисунком 4
Самоцентрирующийся колесный адаптер (захват) 4
Стопор руля 1
Упор для тормоза 1
Поворотная платформа 2
Приемник пульта дистанционного управления 1
Пульт дистанционного управления 1
Руководство по эксплуатации 1
Технические характеристики стенда Техно Вектор 7
Функциональные особенности ТехноВектор 7202 TAB
Дополнительные информационные дисплеи для отображения символьных подсказок оператору.
Дополнительные дисплеи помогают мастеру при работе со стендом в случае перекрытия экрана монитора подъемником или машиной.
Видеокамеры высокого разрешения обеспечивают быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP.
Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.
Специальное программно-математическое обеспечение позволяет на базе полученных изображений с высокой точностью определить положение мишени в пространстве.
Использование технологий трехмерного моделирования (3D) обеспечивает высокую точность результатов измерений. Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.
Количество камер: Две неподвижные камеры.
Типы камер: Две видеокамеры по 5 Мп.
Тип монтажа: Напольный. Т-образная стойка
Компьютерная стойка: Облегченная. Крепится на столб.
Применяемость: Яма или подъемник
Расстояние от камер до центра передних поворотных платформ: 1400 - 3500 мм
Основные преимущества:
• Система машинного зрения может состоять из 2-х или 4-х видеокамер.
• Двухкамерная конфигурация идеально подходит для организации рабочего места на яме.
• Ключевое преимущество - технология WideScope не имеющая аналогов в мире.
• Диапазон рабочих высот подъемника до 2-х раз больше (по сравнению с аналогичными стендами других компаний).
• Измерение может производиться на уровне пола.
• Данные стенды не требуют проведения калибровки и позволяют начать работу сразу после монтажа**
**Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.
Стенды содержат следующие основные элементы:
1. Компьютерная стойка
эргономичная рабочая панель управления;
полноразмерная клавиатура;
беспроводной пульт управления;
современный, высокоскоростной процессор;
21,5 дюймов LCD цветной широкоформатный монитор;
программное обеспечение ТехноВектор с трехмерной визуализацией.
2. Самоцентрирующиеся захваты колес
Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.
3. Мишени
Пассивные отражатели без содержания электронных элементов, состоящие из:
плоских мишеней с градиентным рисунком покрытые защитным слоем;
прочного ударо-защищенного корпуса.
4.Система машинного зрения
Различные варианты исполнения корпуса системы машинного зрения позволяют подобрать оптимальную конфигурацию стенда под конкретные требования заказчика.

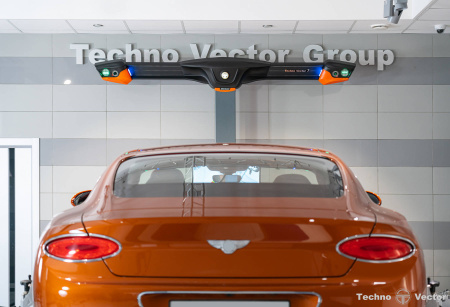

Существуют варианты напольной установки или настенного крепления, для работы на подъемнике или на яме, а так же обеспечивающие сквозной проезд.
Система машинного зрения оборудована прецизионными сетевыми камерами на основе высококачественных матриц большого формата. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.
Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.
WideScope - новая «широкоугольная» система машинного зрения — обеспечивает диапазон рабочих высот подъемника до 2-х раз больше по сравнению с аналогичными стендами других компаний.
5.Программное обеспечение Вектор 3D
Операционная система - лицензионная Microsoft Windows 10.
Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.
Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.
Программное обеспечение включает расширенную систему управления отчетами.
1. Компьютерная стойка
эргономичная рабочая панель управления;
полноразмерная клавиатура;
беспроводной пульт управления;
современный, высокоскоростной процессор;
21,5 дюймов LCD цветной широкоформатный монитор;
программное обеспечение ТехноВектор с трехмерной визуализацией.
2. Самоцентрирующиеся захваты колес
Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.
3. Мишени
Пассивные отражатели без содержания электронных элементов, состоящие из:
плоских мишеней с градиентным рисунком покрытые защитным слоем;
прочного ударо-защищенного корпуса.
4.Система машинного зрения
Различные варианты исполнения корпуса системы машинного зрения позволяют подобрать оптимальную конфигурацию стенда под конкретные требования заказчика.
Существуют варианты напольной установки или настенного крепления, для работы на подъемнике или на яме, а так же обеспечивающие сквозной проезд.
Система машинного зрения оборудована прецизионными сетевыми камерами на основе высококачественных матриц большого формата. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.
Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.
WideScope - новая «широкоугольная» система машинного зрения — обеспечивает диапазон рабочих высот подъемника до 2-х раз больше по сравнению с аналогичными стендами других компаний.
5.Программное обеспечение Вектор 3D
Операционная система - лицензионная Microsoft Windows 10.
Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.
Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.
Программное обеспечение включает расширенную систему управления отчетами.
Компьютерный стенд сход-развал для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов.
ТехноВектор 7 предназначен для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.
Прибор обеспечивает измерение следующих основных параметров:
для передней и задней оси:
суммарный и индивидуальный углы схождения колес;
угол развала колеса;
углы смещения колес;
углы симметрии осей.
для передней оси (управляемые колеса):
угол продольного наклона оси поворота колеса;
угол поперечного наклона оси поворота колеса.
ТехноВектор 7 предназначен для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.
Прибор обеспечивает измерение следующих основных параметров:
для передней и задней оси:
суммарный и индивидуальный углы схождения колес;
угол развала колеса;
углы смещения колес;
углы симметрии осей.
для передней оси (управляемые колеса):
угол продольного наклона оси поворота колеса;
угол поперечного наклона оси поворота колеса.
Ключевое преимущество WideScope – значительное расширение предельных характеристик системы машинного зрения.
Технология WideScope уменьшает измерительную высоту.
Схемы углов обзора камер стендов ТехноВектор 7 с технологией WideScope
* - для настенного варианта (тип К).
** - характеристики камер различаются для диапазонов 1200-2550 мм и 2550-3500 мм, при расстоянии более 2550 мм - увеличивается измерительная высота.
Влияние расстояния от центра поворотных платформ до камер на диапазон рабочих высот подъемника для ТехноВектор 7 (2 камеры).
Двухкамерные стенды сход-развал ТехноВектор 7 могут использоваться как на яме так и на подъемнике, для предварительного расчета рабочих высот подъемника можно воспользоваться приведенной ниже системой.
Для определения измерительной высоты - меняйте положения ползунков под свои параметры, так же эти значения можно установить в полях ввода.
ползунок внизу - изменяет расстояние от передних поворотных платформ до камер;
ползунок справа - изменяет предполагаемую регулировочную высоту.
** - характеристики камер различаются для диапазонов 1200-2550 мм и 2550-3500 мм, при расстоянии более 2550 мм - увеличивается измерительная высота.
Влияние расстояния от центра поворотных платформ до камер на диапазон рабочих высот подъемника для ТехноВектор 7 (2 камеры).
Двухкамерные стенды сход-развал ТехноВектор 7 могут использоваться как на яме так и на подъемнике, для предварительного расчета рабочих высот подъемника можно воспользоваться приведенной ниже системой.
Для определения измерительной высоты - меняйте положения ползунков под свои параметры, так же эти значения можно установить в полях ввода.
ползунок внизу - изменяет расстояние от передних поворотных платформ до камер;
ползунок справа - изменяет предполагаемую регулировочную высоту.
На измерительной высоте мастер должен корректировать положение руля и иметь доступ в салон автомобиля.
Без технологии WideScope (аналогичные стенды других производителей) измерительная высота такова, что мастер вынужден использовать стремянку или подставку, либо задействовать механизм подъема камер, если он есть.
С технологией WideScope измерительная высота находится на минимально возможном уровне, все действия исключительно удобны. При монтаже стенда на расстоянии 2000мм от передних колес измерительная высота составляет 300мм.
4-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне от уровня пола* до регулировочной высоты (1700 мм), без использования механизмов перемещения камер, ступенек или подставок.
2-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне высот подъемника от 900 — 1700 мм* от пола.
* зависит от расстояния до передних колес, значения указаны для расстояния 2000мм
Технология WideScope расширяет допустимые диапазоны расстояний при монтаже:
Минимально близкое (от 1200 мм) расположение камер к подъемнику или яме по сравнению с аналогичными стендами других производителей. Минимальные требования к размерам помещения сервиса от 6550 мм.
«Дальнобойность» - возможность установки корпуса видеокамер на большом расстоянии. Особенно важно при настенном размещении стенда, когда стена находится на большом расстоянии (3 - 4 метра) от рабочего места.
Технология WideScope повышает стабильность работы:
Возможность продолжать работу даже при частично закрытом или поврежденном изображении мишени!
Система машинного зрения 1
Компьютерная стойка 1
Электронный блок 1
Мишени с градиентным рисунком 4
Самоцентрирующийся колесный адаптер (захват) 4
Стопор руля 1
Упор для тормоза 1
Поворотная платформа 2
Приемник пульта дистанционного управления 1
Пульт дистанционного управления 1
Руководство по эксплуатации 1
Технические характеристики стенда Техно Вектор 7
Установка и пусконаладка:
Стоимость пусконаладочных работ и калибровки камер на площадке стендов ТехноВектор 7, составляет 15 000 рублей, плюс командировочные расходы. Список сертифицированных сервисных центров, имеющих сертификат на установку и пусконаладочные работы стендов ТехноВектор 7.
Для получения бесплатного обновления ПО и Базы данных требуется регистрация оборудования.
Габариты и транспортировка:
Стенды ТехноВектор доставляются в специальной таре, количество мест и габариты приведены в таблице:
Вес БРУТТО : 194.5 кг.
Объем: 1.04 m3
Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах , закрытых кузовах автомобилей , трюмах ,герметизированных отсеках летательных аппаратов).
При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ОСТОРОЖНО, ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”.
Стоимость пусконаладочных работ и калибровки камер на площадке стендов ТехноВектор 7, составляет 15 000 рублей, плюс командировочные расходы. Список сертифицированных сервисных центров, имеющих сертификат на установку и пусконаладочные работы стендов ТехноВектор 7.
Для получения бесплатного обновления ПО и Базы данных требуется регистрация оборудования.
Габариты и транспортировка:
Стенды ТехноВектор доставляются в специальной таре, количество мест и габариты приведены в таблице:
Вес БРУТТО : 194.5 кг.
Объем: 1.04 m3
Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах , закрытых кузовах автомобилей , трюмах ,герметизированных отсеках летательных аппаратов).
При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ОСТОРОЖНО, ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”.
