Стенд КРОН-КС-276-03 предназначен для испытания, холодной и горячей обкатки всех типов двигателей внутреннего сгорания - ДВС (дизельных, бензиновых) легковых и грузовых автомобилей, автобусов, тракторов, специальной и строительной техники, собранных после ремонта. Изделие может работать в трех режимах: в холодном (холодная обкатка), в горячем без или под нагрузкой (горячая обкатка). Основным местом эксплуатации стенда являются: предприятия АТП, БЦТО, РММ, НГДУ и другие, которые самостоятельно занимаются капитальным ремонтом и техническим обслуживанием двигателей подвижного состава.
Стенд КРОН-КС-276-03 обеспечивает:
- Установку и работу с любым двигателем внутреннего сгорания (ДВС). Это возможно, за счет перемещающихся во всех направлениях опор и переходников для подключения;
- Полностью автоматический процесс обкатки и испытания двигателя без участия оператора;
- Измерение и контроль параметров обкатки и испытания ДВС;
- Вывод полученных данных на монитор пульта управления;
- Сохранение полученных данных в памяти компьютера, а также возможность распечатки протоколов обкатки и испытания двигателей;
- Автоматическое аварийное отключение стенда при возникновении нештатных ситуаций или отклонения от заданных параметров обкатки.
Принцип работы стенда КС-276
Принцип работы стенда КРОН-КС-276-03 основан на спаренной работе (общий вал) масляный гидронасос (тормоз) и асинхронный электродвигатель переменного тока.
Масляный тормоз в режиме горячей обкатки создает регулируемую динамическую нагрузку при этом электродвигатель работает на холостом ходу. При холодной обкатки двигателя, масляный насос переводится в режим нулевой подачи, не создавая при этом нагрузки. Привод ДВС осуществляется асинхронным электродвигателем.
Запуск установленного двигателя на изделии возможен как со штатной системы пуска (стартер), так и от самого стенда.
Конструктивно обкаточный стенд разделен на два блока: блок нагрузки и блок охлаждения ДВС.
Рисунок 1. Состав обкаточного стенда КС-276-03
- 1. Блок нагрузки
- 2. Панель разъемов датчиков
- 3. Блок охлаждения ДВС
- 4. Вращающийся карданный вал с кожухом
- 5. Панель топливной подачи

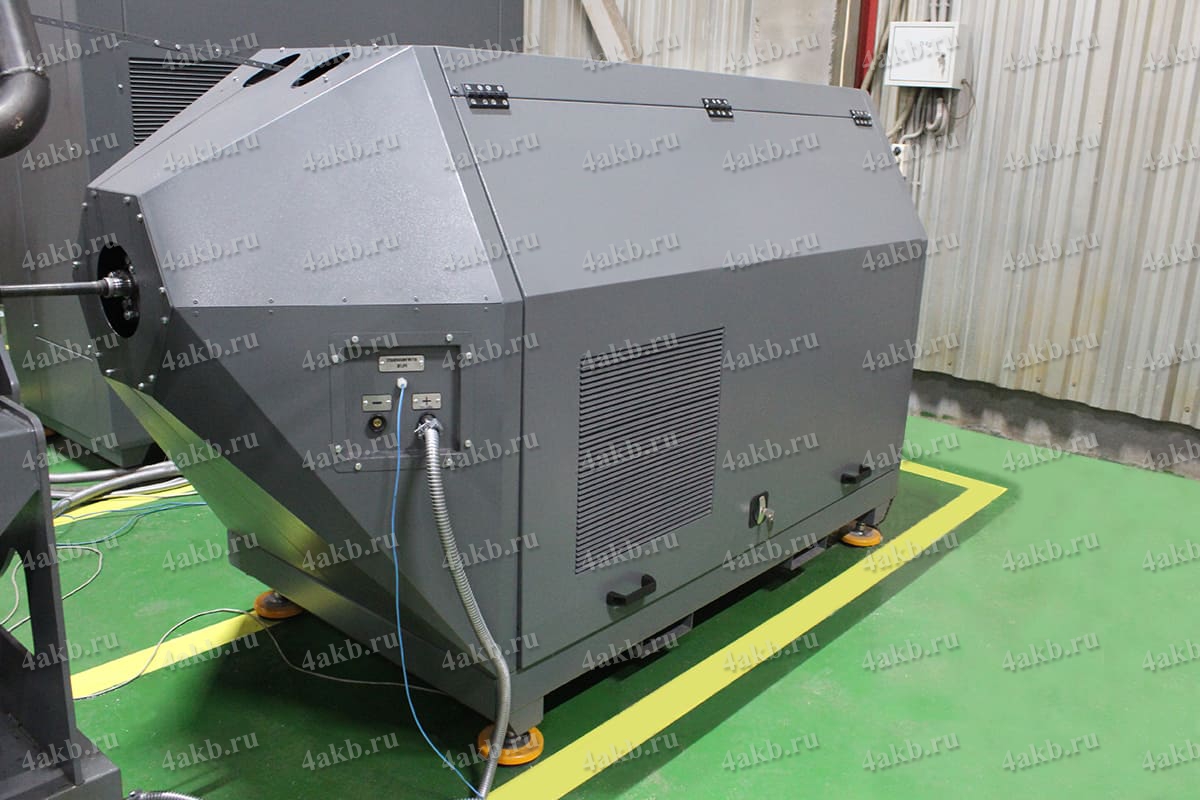

В блок нагрузки установлены, множество датчиков, позволяющих определять различные характеристики: крутящий момент, частоту вращения и мощность двигателя, в момент горячей обкатки. А в момент холодной обкатки крутящий момент привода ДВС.
Нагрузочное устройство, позволяющее задавать нагрузку на двигатель, согласно заданным характеристикам.
Электродвигатель, вращающий с заданной частотой вращения двигатель в процессе холодной обкатки. Топливный бак с датчиком расхода топлива.

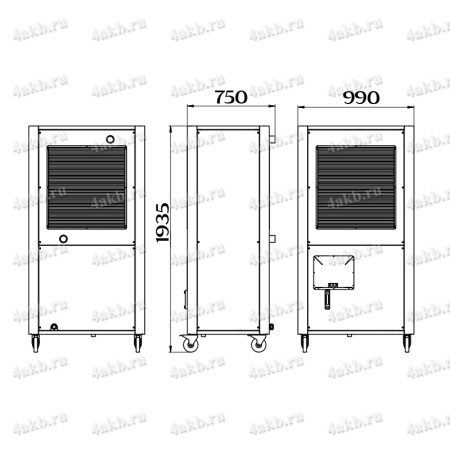

В блоке охлаждения находится радиатор охлаждения ДВС с расширительным баком, а также вентилятор, предназначенный для охлаждения жидкости двигателя в процессе горячей обкатки.
Комплект поставки стенда КС-276-03
- Рама
- Блок нагрузки
- Модуль охлаждения блока нагрузки
- Блок охлаждения ДВС
- Пульт управления
- Программное обеспечение
- Комплект переходников
- Система управления ДВС
- Комплект датчиков
- Система удаления выхлопных газов
- Документация
Управление обкаточным стендом:
Стенд для обкатки двигателей КРОН-КС-276 управляется при помощи стационарного пульта управления (рис 2) и специального программного обеспечения (ПО), разработанного специалистами нашей компании (рис 3).

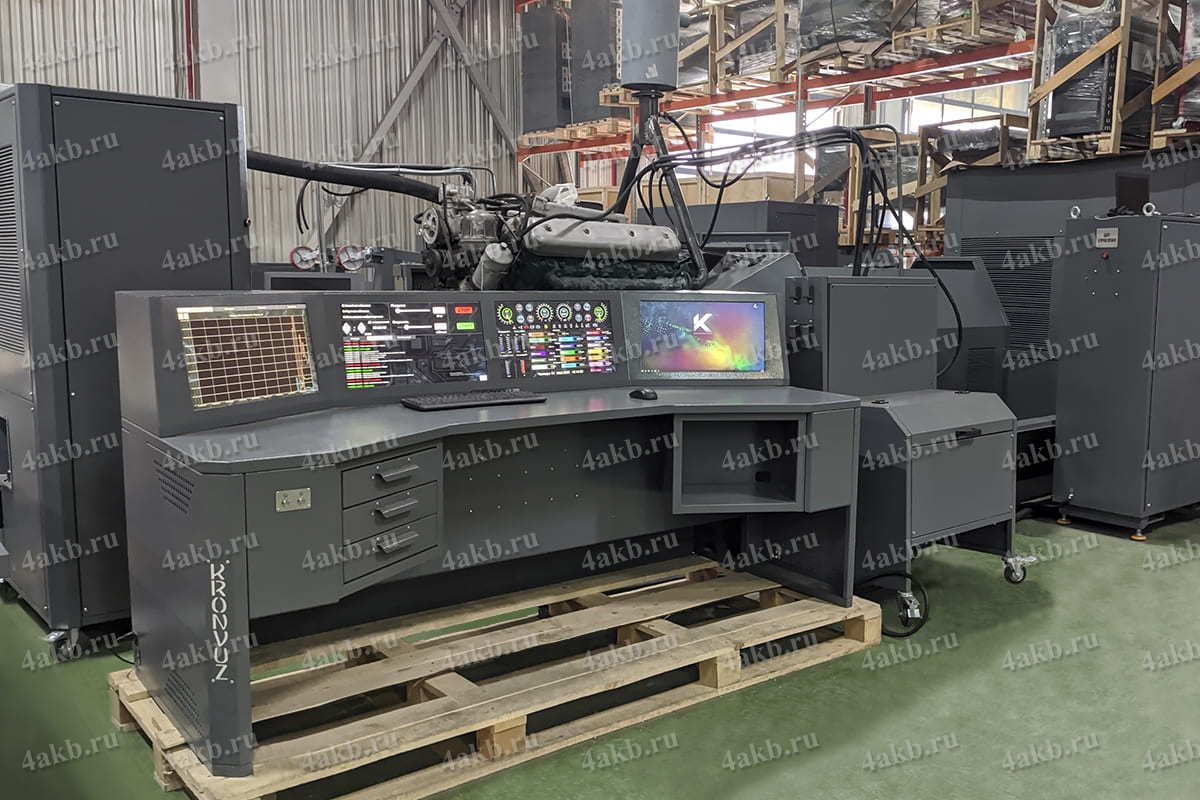

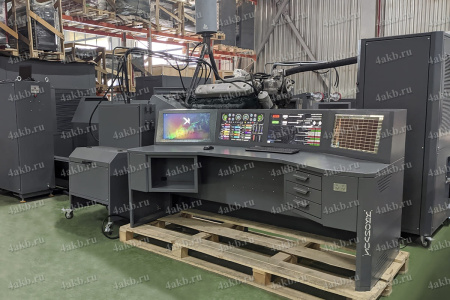

Рисунок 2. Пульт управления обкаточным стендом КРОН-КС-276-03
Программное обеспечение позволяет вводить и сохранять режимы обкатки каждого двигателя. Во время работы, на стенде можно индивидуально задавать: частоту вращения и время холодной обкатки двигателя, частоту вращения, мощность и время работы во время горячей обкатки ДВС.
Рисунок 3. Интерфейс программного обеспечения стенда КРОН-КС-276-03
Параметры измеряемые стендом в процессе работы:
- Давление масла в главной магистрали
- Атмосферное давление
- Давление газов в картере
- Давление надувочного воздуха
- Температура охлаждающей жидкости на входе в дизель
- Температура охлаждающей жидкости на выходе из дизеля
- Температура масла на входе в дизель
- Температура масла на выходе из дизеля
- Температура продувочного воздуха
- Температура окружающего воздуха
- Температура отработавшего газа перед турбокомпрессором
- Крутящий момент на валу
- Частота вращения
- Мощность
- Расход топлива
Сравнительная таблица особенностей стенда КРОН-КС-276-03
| Преимущества | Недостатки |
|---|---|
| Стоимость на порядок ниже остальных систем | Самый главный недостаток - большой срок пуско-наладочных работ (минимум 1 мес.), который смогут выполнить только специалисты завода изготовителя. Он связан необходимостью повторных испытаний после сборки системы на месте на всех типах двигателей, которые будут в последствии обкатываться). |
| Высокая ремонтопригодность | |
| Мало обслуживаемая система. Практически нечему ломаться | |
| 100 процентов, комплектующих производится в России серийно, т.е. нет необходимости индивидуальных заказов. | |
| Замкнутая система охлаждения нагрузочного модуля | Для обновления ПО необходимо подключение к интернету |
| Благоприятная характеристика нагрузки ДВС (плавная) | |
| Диапазон частот вращения, соответствующий большинству дизельных ДВС (от 500-3200 об/мин.), | |
| Короткий срок изготовления | |
| Возможность гибко подстроиться | При подключении нового датчика – необходимо удаленное подключение по интернету программистов КРОН для его ввода в систему. |
| Возможность производителем дистанционного обслуживания, обновления ПО (обновление бесплатное) путем подключения по интернету к стенду | |
| Возможность подключения к стенду любых новых датчиков двигателя без дополнительной оплаты. До 10 шт. | |
| Возможность заказать свой дизайн или размеры скорректировать под помещение |
