Балансировочный стенд Техновектор ВМ7

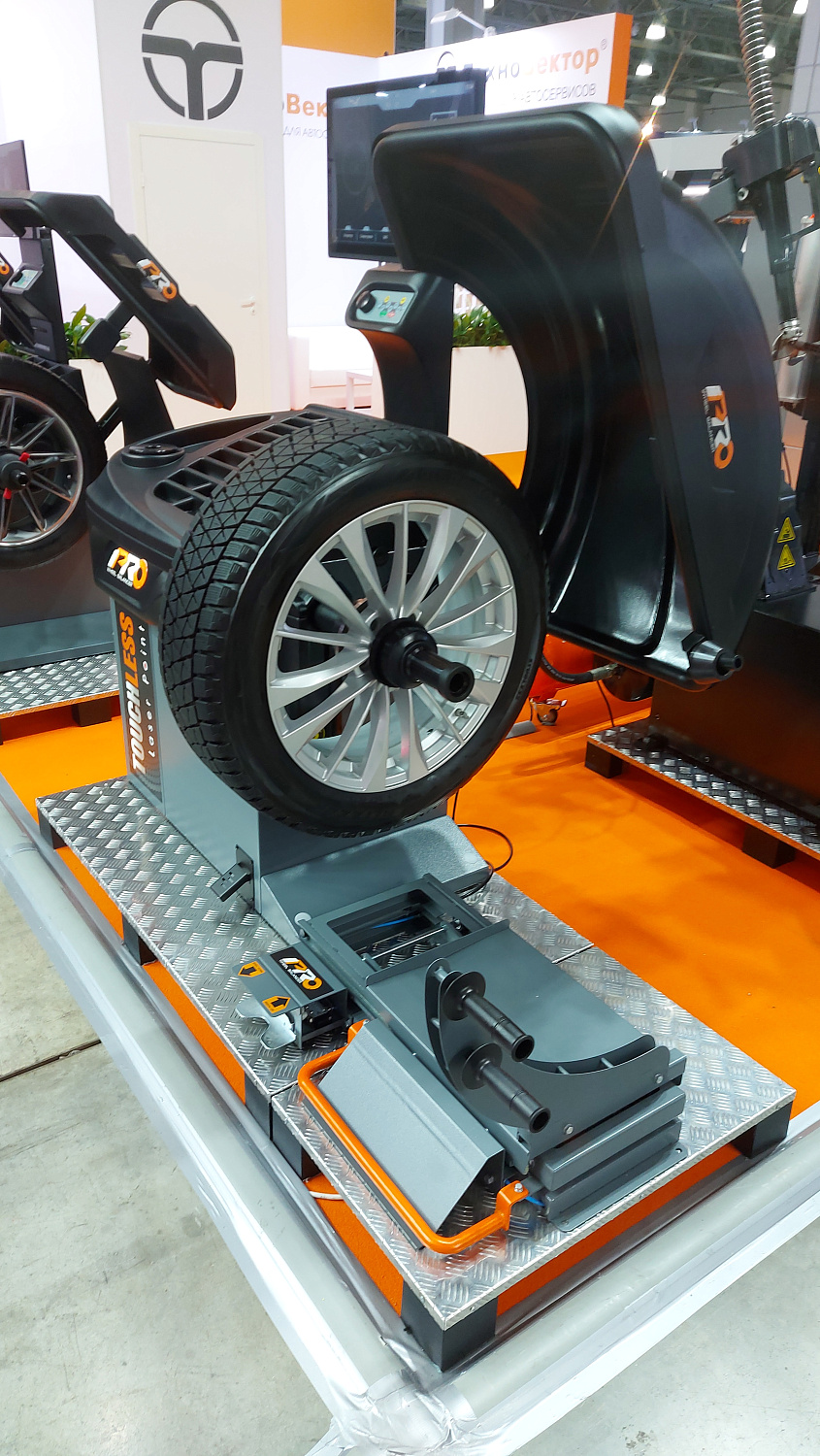

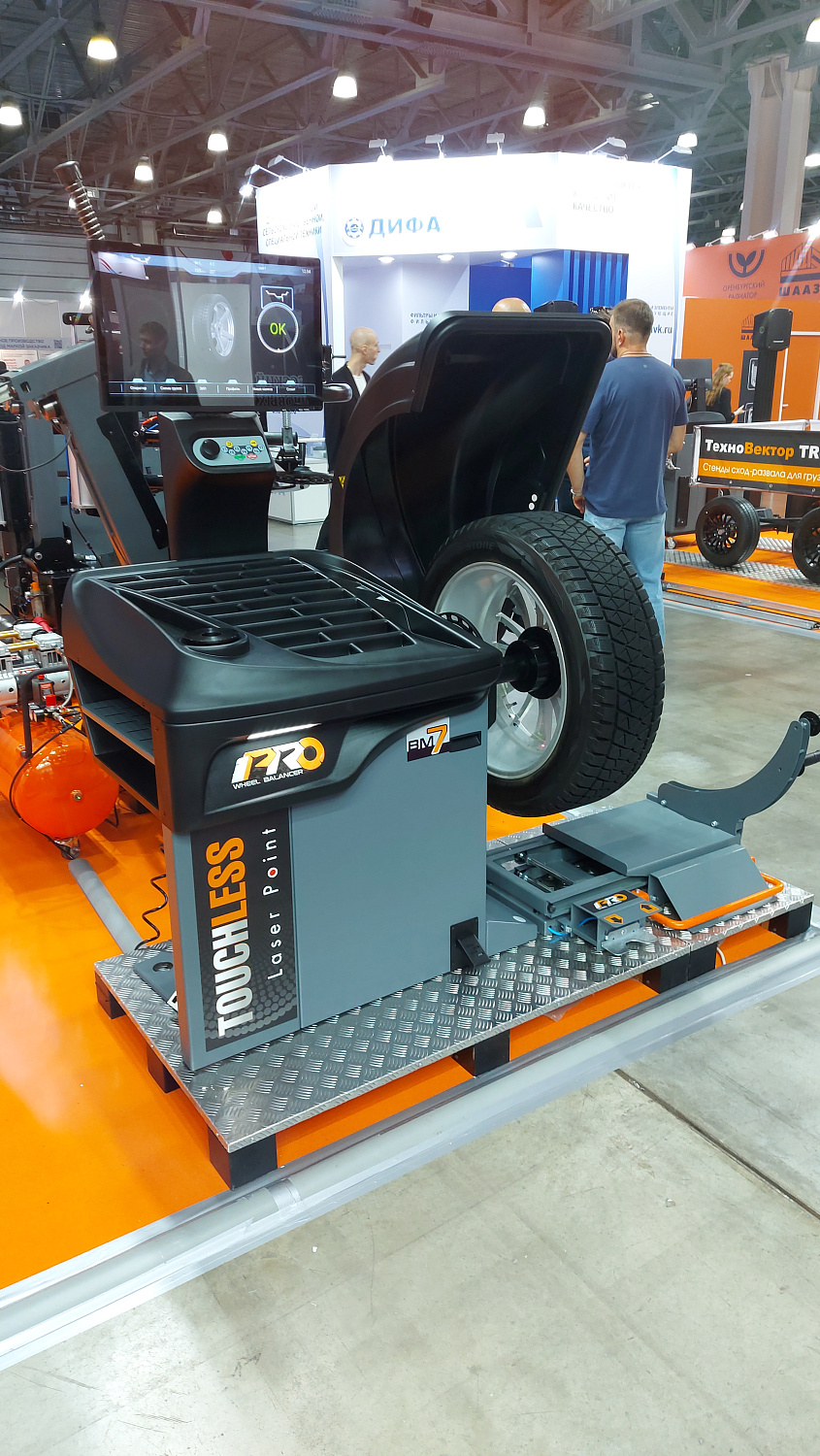

Автоматический балансировочный стенд Техновектор ВМ7



Функциональные возможности МВ7
Автоматическое определение размеров внутренней поверхности диска 3D сканером или электронной измерительной линейкой
Лазерный 3D сканер позволяет производить измерения параметров колес в полностью автоматическом режиме.
Точность измерения параметров колеса
Все параметры, вводимые 3D сканером или линейкой, отображаются на экране
Балансировочные стенды Стенд балансировочный модель iPRO BM6 Балансировочные стенды Стенд балансировочный модель iPRO BM6

Варианты запуска процесса балансировки МВ7
Автоматическое - закрыванием кожуха
Нажатием кнопки START на клавиатуре

Контроль геометрии диска
Нарушение геометрии диска приводит к возникновению неуравновешенных центробежных сил с разными векторами, что создает вибрацию колеса и нагрузки на подвеску и рулевой механизм.

Измерение геометрии осуществляется при помощи датчика, установленного на электронной линейке. Результат измерения отображается на экране баланисровочного стенда iPRO в виде полярной системы координат (радиус диска с привязкой к углу).
После выполнения измерения по всей окружности программа выводит минимальное, максимальное и номинальное отклонение.
Значительное отклонение выявляет потребность ремонта или замены диска.

Датчики и автоматизация
В балансировочном оборудовании iPRO используются технические решения, позволяющее автоматизировать и упростить работу с оборудованием, а также сократить время обслуживания клиента.

Измерение ширины колеса производится ультразвуковым сенсором
Электромеханический тормоз для точной фиксации колеса в месте установки корректирующей массы
Функция автоматического доворота колеса до места установки груза
Точное обозначение места установки груза осуществляется лазерным линейным указателем
Возможность установки груза линейкой
Установка грузов на «6 часов» (грузов на клеящейся основе) и на «12 часов» (грузов с прижимной пружиной)

Схемы (программы) установки грузов на колеса
F1 - два прибивных грузика: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
F2 - прибивной и адгезивный грузик: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
F3 - два адгезивных грузика: обе плоскости измеряются линейкой
F4 - два адгезивных грузика: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
F5 - адгезивный и прибивной грузик: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
F6 - прибивной и адгезивный грузик: обе плоскости измеряются линейкой
Балансировочные стенды Стенд балансировочный модель iPRO BM6

Оснащение МВ7
Цветной монитор 21,5’’ для графического отображения всех процессов и настроек

Одноплатный микрокомпьютер с мощным процессором
Высокая точность измерений
ОС Android
Wi-Fi передатчик
Качественная 3D-графика
USB-разъем на панели для обновления ПО

Эргономика и удобство использования
Универсальные ячейки для хранения грузов и инструментов
Многофункциональная клавиатура управления станком
Подключение балансировочного стенда к сети Интернет по Wi-Fi, автоматическая передача и хранение статистических данных в облачном хранилище, круглосуточный доступ владельца (уполномоченного лица) к данным из любой точки мира

Система установки колеса
Ускоренное затягивание гайки нажатием на педаль
Вал диаметром 40 мм

Комплект поставки МВ7
Клещи для снятия грузиков
Быстросъёмная гайка
Защитный колпак
Комплект из 3 конусов (+ комплект Джип отдельно)
Калибровочный грузик
Лопатка для снятия самоклеющихся грузиков
Циркуль для измерения ширины обода
Балансировочные стенды Стенд балансировочный модель iPRO BM6 Балансировочные стенды Стенд балансировочный модель iPRO BM6 Балансировочные стенды Стенд балансировочный модель iPRO BM6 Балансировочные стенды Стенд балансировочный модель iPRO BM6 Балансировочные стенды Стенд балансировочный модель iPRO BM6 Балансировочные стенды Стенд балансировочный модель iPRO BM6 Балансировочные стенды Стенд балансировочный модель iPRO BM6

Особенности балансировочного стенда iPRO BM7
Лазерный 3D-сканер, специально разработанный для балансировочных стендов, позволяющий точно сканировать внутреннюю поверхность дисков с любыми сложными профилями и автоматически определять оптимальные места установки грузов. Не содержит движущихся частей, что повышает общую надежность стенда.
Основная рабочая поверхность содержит более 29 универсальных ячеек для хранения балансировочных грузов и приспособлений.
Кронштейн для кассеты

Доступные цвета МВ6
По предварительному согласованию с покупателем цвет оборудования может быть:
RAL 7011
RAL 3002

Технические характеристики МВ7

Диапазон измерений неуравновешенной массы дисбаланса, г	от 0 до 100
Дискретность измерений неуравновешенной массы дисбаланса, г	1
Время цикла балансировки (колесо 195/65R15), с	от 4.1
Диаметр обода балансируемого колеса, дюймы	12-28"
Максимальный диаметр шины балансируемого колеса, мм	900
Габаритные размеры балансировочного стенда поднятый кожух/опущенный кожух (ШхГхВ), мм, не более	1393 х 1001 х 1665/1393 х 1104 х 1655
Максимальная масса балансируемого колеса, кг, не более	70
Масса балансировочного стенда, кг	160
Напряжение питания переменного тока, В	230+/-10%
Частота переменного тока, Гц	50/60
Потребляемая мощность, Вт	350
Страна производства	Россия

ВНИМАНИЕ! ВАЖНО! Компания ТЕХНОВЕКТОР дополнила процедуру калибровки лазерного сканера на балансировочных стендах iPRO BM6 и BM7 для большей стабильности и точности измерений. Рекомендуем проводить калибровку данным способом.

Новый тип калибровки доступен в ПО версии 1.3.0.326 и выше.

В связи поступающими запросами, специалисты компании подготовили небольшой видеообзор о том, как сделать калибровку на BM6 и BM7
