Ресивер воздушный РВ 280/10

Ресивер воздушный РВ 280/10

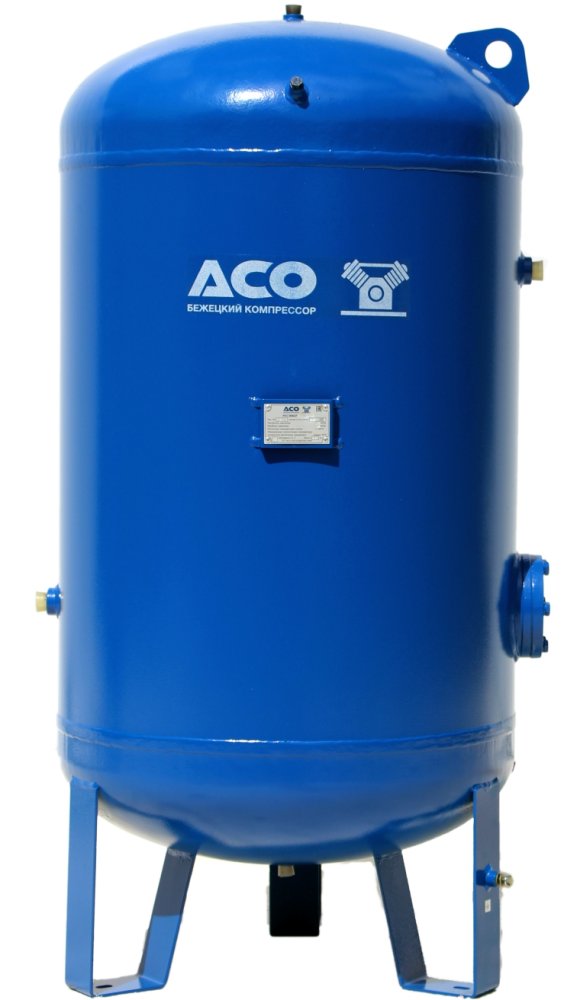

Вертикальный воздушный ресивер РВ 280/10 Бежецкого завода АСО объемом 280 л и максимальным рабочим давлением 10 атм рассчитан на эксплуатацию при температуре от — 20 до + 100 °C. Изготовлен из стали Ст3пс. Габариты 68 х 67 х 130 см, масса 80 кг. Сделано в России.

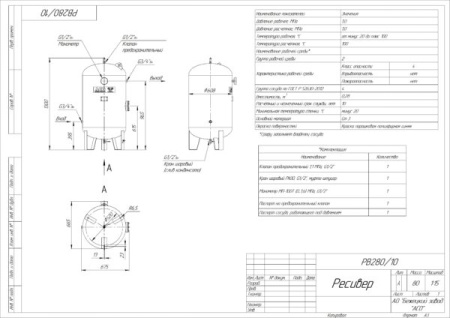

Конструктивно ресивер представляет собой цельносварную конструкцию из цилиндрической обечайки с приваренными эллиптическими днищами и конструктивными элементами (бобышками, кронштейнами). Установлен на приваренных опорах. Для строповки при отгрузке и монтаже имеются кронштейны.

Конструкция ресивера РВ 280/10 обеспечивает возможность проведения технического освидетельствования, обслуживания, ремонта, контроля состояния отдельных узлов и соединений. Манометр позволяет контролировать давление при обслуживании, а предохранительный клапан обеспечивает дополнительную безопасность эксплуатации. Благодаря высокому качеству материалов и подтвержденной расчетами прочности, ресивер может эксплуатироваться с заданными рабочими характеристиками в течение всего срока службы. Наружное покрытие — полиэфирная порошковая краска RAL 5010. Расчетный срок службы — 10 лет.

Принцип работы:
Сжатый воздух от компрессора по воздухопроводу через специально оборудованное отверстие поступает в ресивер. Попав внутрь, сжатый воздух расширяется; изменение скорости воздушного потока приводит к охлаждению его и выделению капельной влаги и масла. Присутствие капельной влаги и масла в сжатом воздухе обусловлено, во-первых, влажностью атмосферного воздуха, поступающего для сжатия в компрессорную головку; и, во-вторых, способом смазки деталей шатунно-поршневой группы.
Полученный конденсат сливают через сливную пробку.

Монтаж ресивера:
Установка ресивера предполагается на открытых площадках в местах, исключающих скопление людей, или отдельно стоящих зданиях.

Допускается установка ресивера:
— в помещениях, примыкающих к производственным зданиям, при условии отделения их капитальной стеной;
— в производственных помещениях в случаях, предусмотренных проектом с учетом норм проектирования данных объектов в отношении сосудов, для которых по условиям технологического процесса или условиям эксплуатации невозможна их установка вне производственных помещений.

Установка ресивера должна обеспечить возможность осмотра, ремонта и очистки его с внутренней и наружной сторон.
До начала монтажа необходимо:
— проверить наличие комплекта технической и товаросопроводительной документации;
— комплектность поставки в соответствии с технической и товаросопроводительной документацией;
— проверить общее состояние ресивера на отсутствие повреждений, забоин, вмятин, деформаций, возникших при транспортировании и (или) хранении.

Монтаж ресивера предусматривает:
— установку и выверку ресивера на специальном фундаменте;
— монтаж трубопроводов;
— установку необходимой арматуры, контрольно-измерительных и предохранительных устройств;
— пуско-наладочные работы.
Присоединить воздушную магистраль к ресиверу, исключив возможность возникновения дополнительных напряжений от веса ее и температурных удлинений.
Ресивер должен быть заземлен в соответствии с требованиями ПУЭ.

Техническое обслуживание ресивера:
При эксплуатации ресивера согласно утвержденному в эксплуатирующей организации графику в зависимости от режима работы необходимо организовывать периодическое диагностирование технического состояния ресивера с целью определения возможности его безопасной эксплуатации.

Техническое диагностирование в процессе эксплуатации проводят:
— после ремонтно-восстановительных работ с применением сварки;
— при выявлении случаев нарушения установленного регламента эксплуатации (повышения рабочего давления, расширения рабочих температур);
— при утрате паспорта сосуда;
— наступления сроков, установленных по результатам предыдущих технических диагностирований.

Также контролируется состояние и работоспособность запорных органов, устройств для выпуска воздуха при заполнении ресивера, спуска конденсата и другой аппаратуры.

Технические характеристики РВ 280/10

Давление, атм 10
Исполнение, Вертикальный
Марка стали, Ст3пс
Наружное покрытие, RAL 5010
Объем, л 280
Срок службы, лет 10
Условия эксплуатации, °C от -20 до +100
Вход,выход, дюйм 3/4"
Габариты, см, 68 х 67 х 130
Вес 80kg
